Автономная система охлаждения

Система автономного охлаждения вакуумных печей производства DCMC Thermal Technology (КНР).

Применение системы охлаждения серии CLEANLOOP в сочетании с Аппаратом воздушного охлаждения (АВО) серии AVR позволяет обеспечить эффективное охлаждение вакуумных печей независимо от общезаводской системы охлаждения, что исключает возможность образования накипи и коррозии в вакуумных печах.

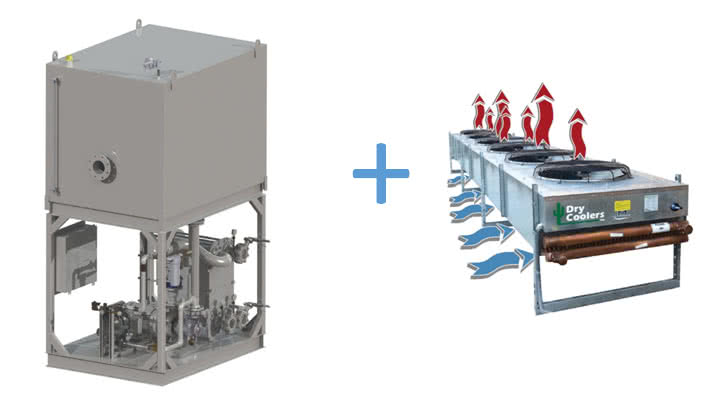

Система охлаждения серии CLEANLOOP + Аппарат воздушного охлаждения серии АVR

Конструкция АВО серии AVR

  • Ламели: изготовлены из алюминия.
  • Теплообменный пучок: изготовлен из бесшовных медных труб Ø 12 мм.
  • Коллектора: изготовлены из бесшовных толстостенных медных труб.
  • Вентиляторы: Используются сбалансированные стальные вентиляторы с приводом от двигателей с частотным преобразователем.
  • Корпус: выполнен из толстостенной оцинкованной стали.
  • Контроль: Теплообменная секция проверяется на герметичность при давлении в 25 бар при расчетном максимальном рабочем давление 16 бар (при 1500С).

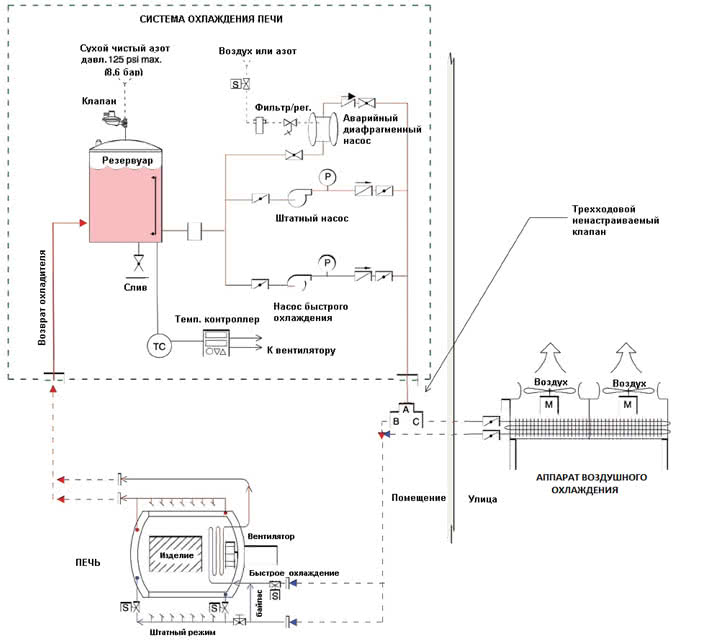

Типовая технологическая схема автономной системы охлаждения

Принцип работы

Система автономного охлаждения конструктивно представляет замкнутый герметичный контур, в котором жидкий теплоноситель не контактирует с окружающей средой.  В качестве теплоносителя в системе используется водный раствор гликоля.

Жидкий теплоноситель закачивается насосом из герметичной расширительной емкости в оребренный алюминиевыми трубами медный теплообменник АВО, где происходит охлаждение теплоносителя до необходимой рабочей температуры. Излишнее тепло отводится в атмосферу при помощи высокоэффективных лопастных вентиляторов. Из АВО охлажденный теплоноситель подается в печь и возвращается в расширительную емкость, завершая замкнутый цикл.
