Стационарный оптико-эмиссионный спектрометр Belec Vario Lab

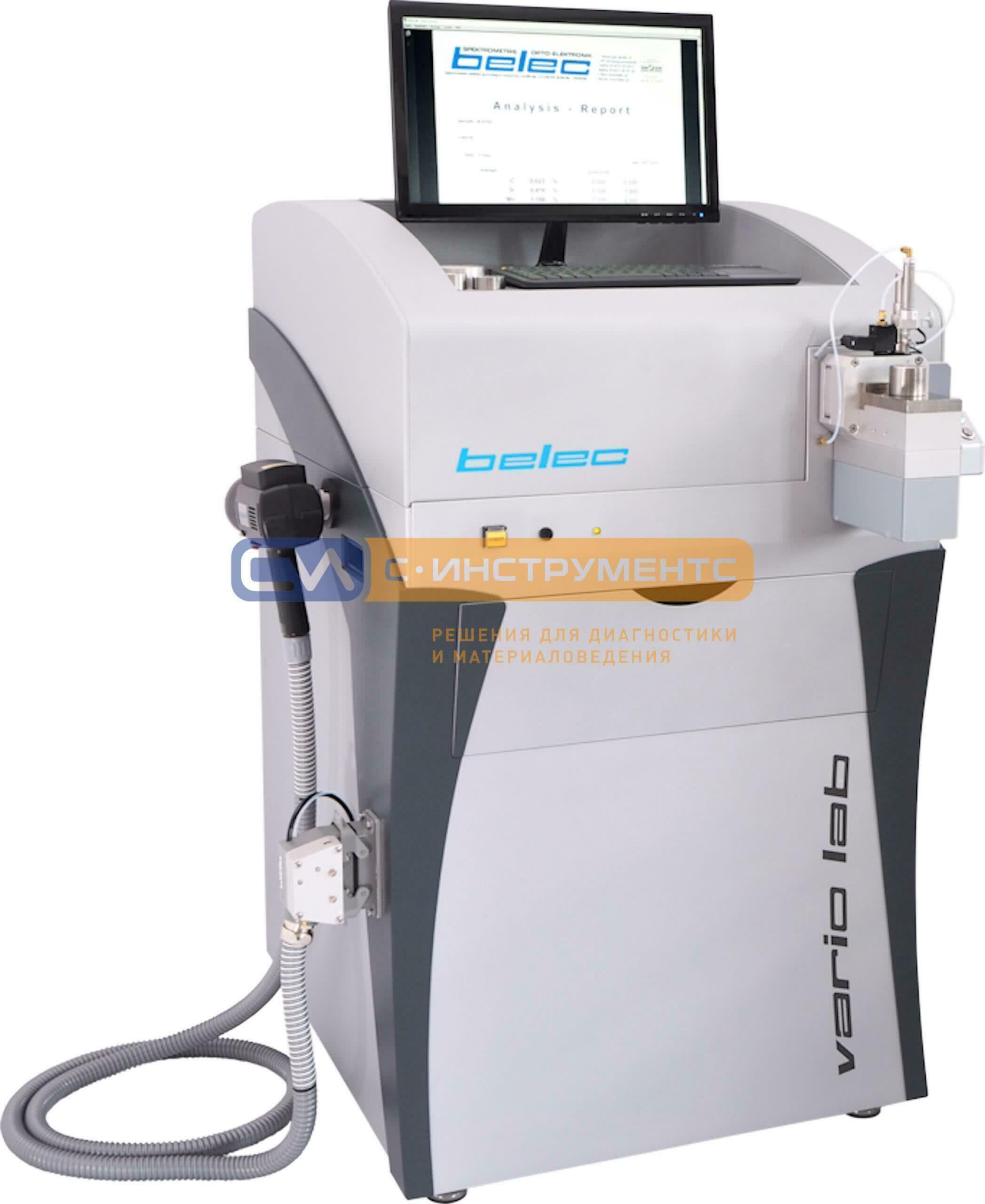

Напольный высокоточный оптико-эмиссионный спектрометр Belec Vario Lab

Стационарный высокоточный спектрометр

Фирма Belec полностью обновила конструкцию хорошо зарекомендовавшего себя оптико-эмиссионного спектрометра Belec Vario Lab и снова устанавливает высокий стандарт в отношении точности и гибкости, поскольку производитель постоянно совершенствуется для удовлетворения актуальных потребностей в анализе металлов.

Стационарный спектрометр Vario Lab предназначен для максимально точного измерения химсостава сталей и сплавов, в том числе анализа таких элементов, как C, S, P, N в лабораториях, для проведения прецизионного анализа продукции на машиностроительных предприятиях, контроля продукции на производственных заводах, а также используется для анализа сложных сплавов в авиастроительных корпорациях.

Оптико-эмиссионный спектрометр Vario Lab может быть выполнен в нескольких конфигурациях: на фотоэлектронных умножителях японской фирмы Hamamatsu Photonics, на базе CCD-детекторов, в вакуумной или газонаполненной оптической камере.

Искровой спектрометр Vario Lab отличается высокой стабильностью, сходимостью и воспроизводимостью результатов измерений. Стационарные спектрометры Belec могут спокойно эксплуатироваться в заводских лабораториях на протяжении 20 лет и выдавать превосходный результат измерений за счет долговечности оптической системы спектрометра.
В одном стационарном спектрометре Vario Lab, вместе с основным искровым столиком дополнительно может быть установлен выносной искровой зонд для проведения химического анализа материалов неразрушающим методом.

Отличительные особенности оптико-эмиссионного спектрометра Vario Lab:

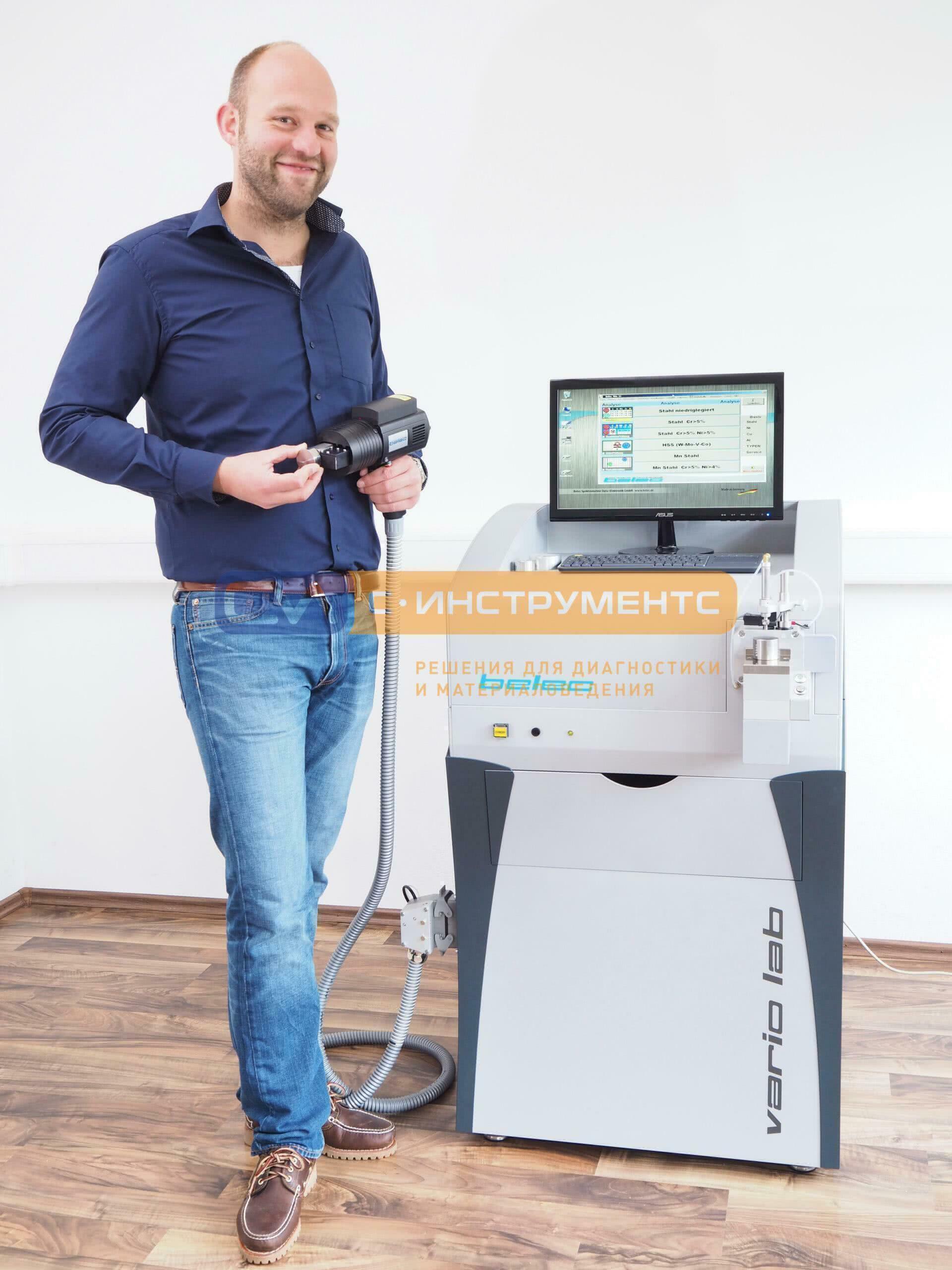

Выносной зонд для Vario Lab

Модель спектрометра Vario Lab 2Р – на базе фотоэлектронных умножителей (ФЭУ) с высокой чувствительностью для максимальной точности и низкого предела обнаружения, способен измерять концентрации элементов от долей ppm. Важно отметить, что прибор Vario Lab 2P на фотоэлектронных умножителях является самым бюджетным на рынке среди производителей спектрометров данного сегмента.
Модель спектрометр Vario Lab 2С – на базе CCD детекторов высокого разрешения для спектрального анализа металлов и сплавов на основах: Fe, Al, Cu, Ni, Co, Ti, Mg, Zn, Sn, Pb
Дополнительный выносной искровой зонд с аргоновой продувкой. Позволяет проводить неразрушающим методом точные измерения концентраций элементов, включая C, S, P
• Дополнительный воздушный выносной зонд (пистолет) используется для быстрой разбраковки образцов, когда не требуется определения C, S, P.
• Компактная конструкция с современным дизайном
• Открытый искровой столик с возможностью анализа образцов различной формы
Большой ассортимент адаптеров (более 35 видов) для образцов различной формы и размеров. Точный спектральный анализ маленьких образцов за счет исключения воздушной прослойки.
Уникальная возможность измерения химсостава тонких прутков и проволок (Ø<0,5мм; Ø0,5-2 мм; Ø2-12 мм), что для большинства стационарных оптико-эмиссионных спектрометров является не возможным.
• Возможность изготовления адаптеров для образцов заказчика специальной формы и размеров.

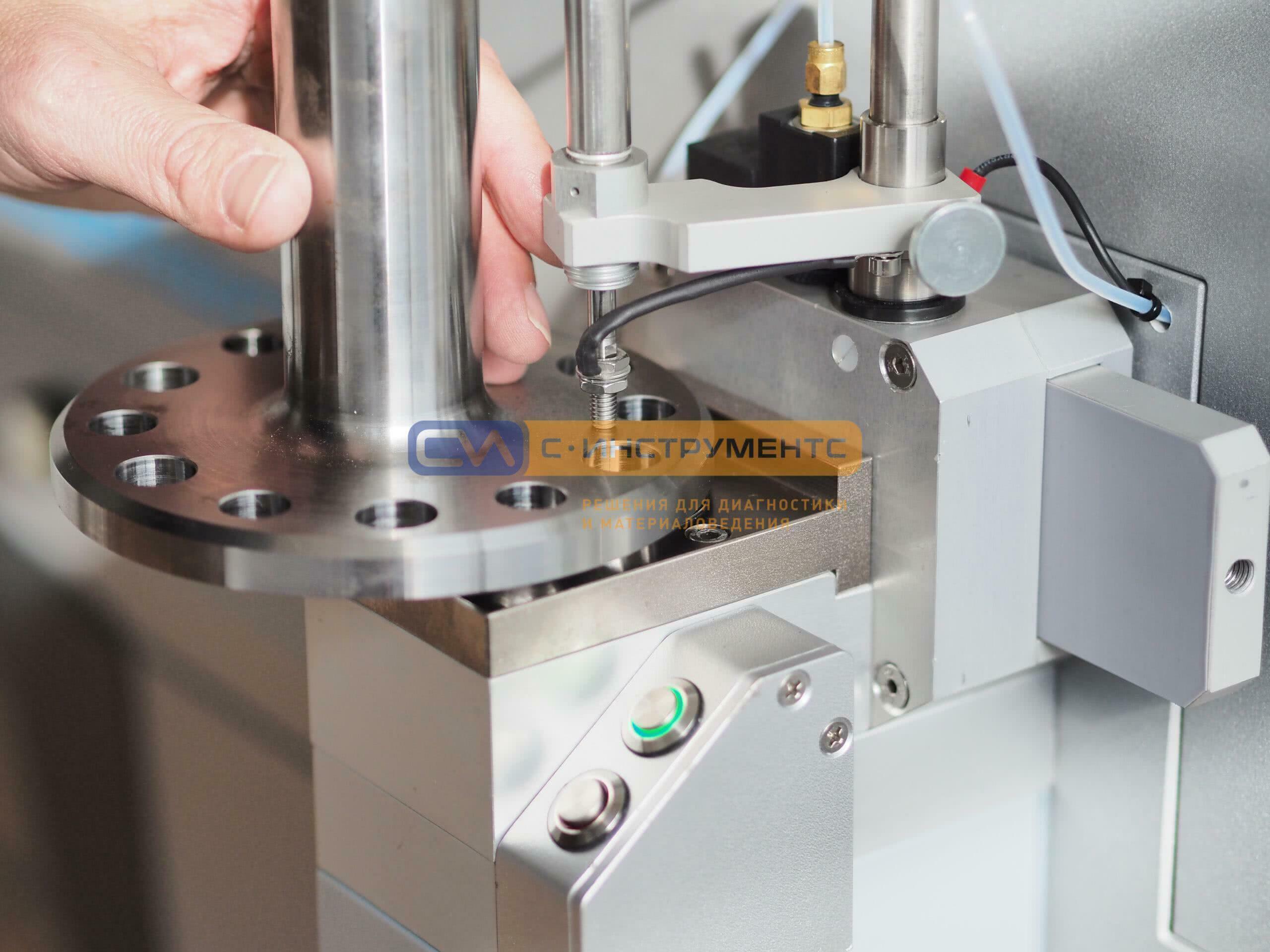

Большой искровой столик к спектрометру Belec

Большой искровой столик

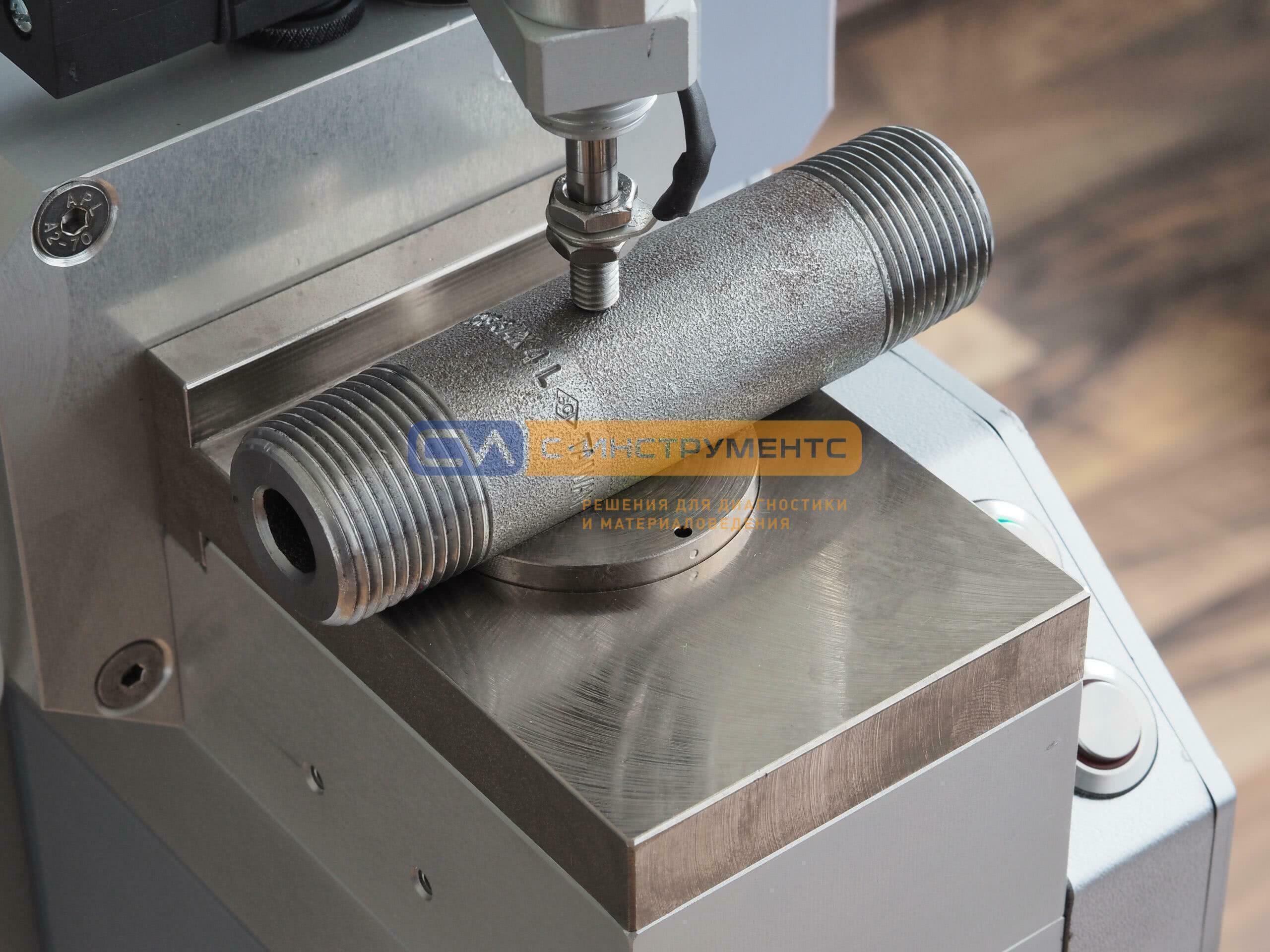

Адаптер для трубок к спектрометру Belec

Адаптер для трубок

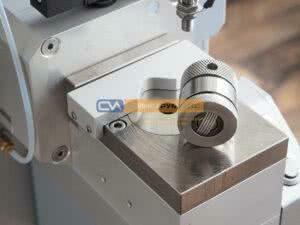

Адаптер для тонких проволок Belec

Адаптер для тонких проволок



Технические характеристики

Оптическая система
• Оптическая схема Пашена-Рунге
• Круг Роуланда диаметром 500 мм
• Спектральный диапазон: 120 — до 800 нм
• Дифракционная решетка: 3600 штрихов/мм
• Обратная дисперсия в первом порядке: 0,52 нм/мм
• Противоударное исполнение
• Система с ФЭУ или CCD детекторами термостабилизирована с точностью до ±0,1° C Опциональная оптика для анализа Азота (N)
• До 11 основ и 108 возможных каналов измерения
• Вентилируемая инертным газом оптическая камера с системой очистки

Вакуумная система (опция)*
• Двухступенчатый роторный вакуумный насос
• Большой сепаратор масла
• Уловитель масляных паров
• Вакуумный манометр на лицевой панели

Источник
• Искровой генератор
• Униполярный разряд
• Отдельный параметр для предварительной искры и анализа, выбираемый с помощью программного обеспечения
• Программа выбираемая частоты поджига
• Электронное управление параметрами поджига
• Дуговой источник для воздушного датчика (опция)*
• Напряжение поджига: 20 кВ

Измерительный столик
• Открытый искровой столик оптимизированный для минимального расхода аргона и не требующий частого ТО
• Пневматический/механический зажим образца
• Диаметр отверстия искрового стенда 10 мм (с керамическим диском до 5 мм)
• Износостойкий вольфрамовый электрод
• Доступны адаптеры (более 35 видов) для различных образцов

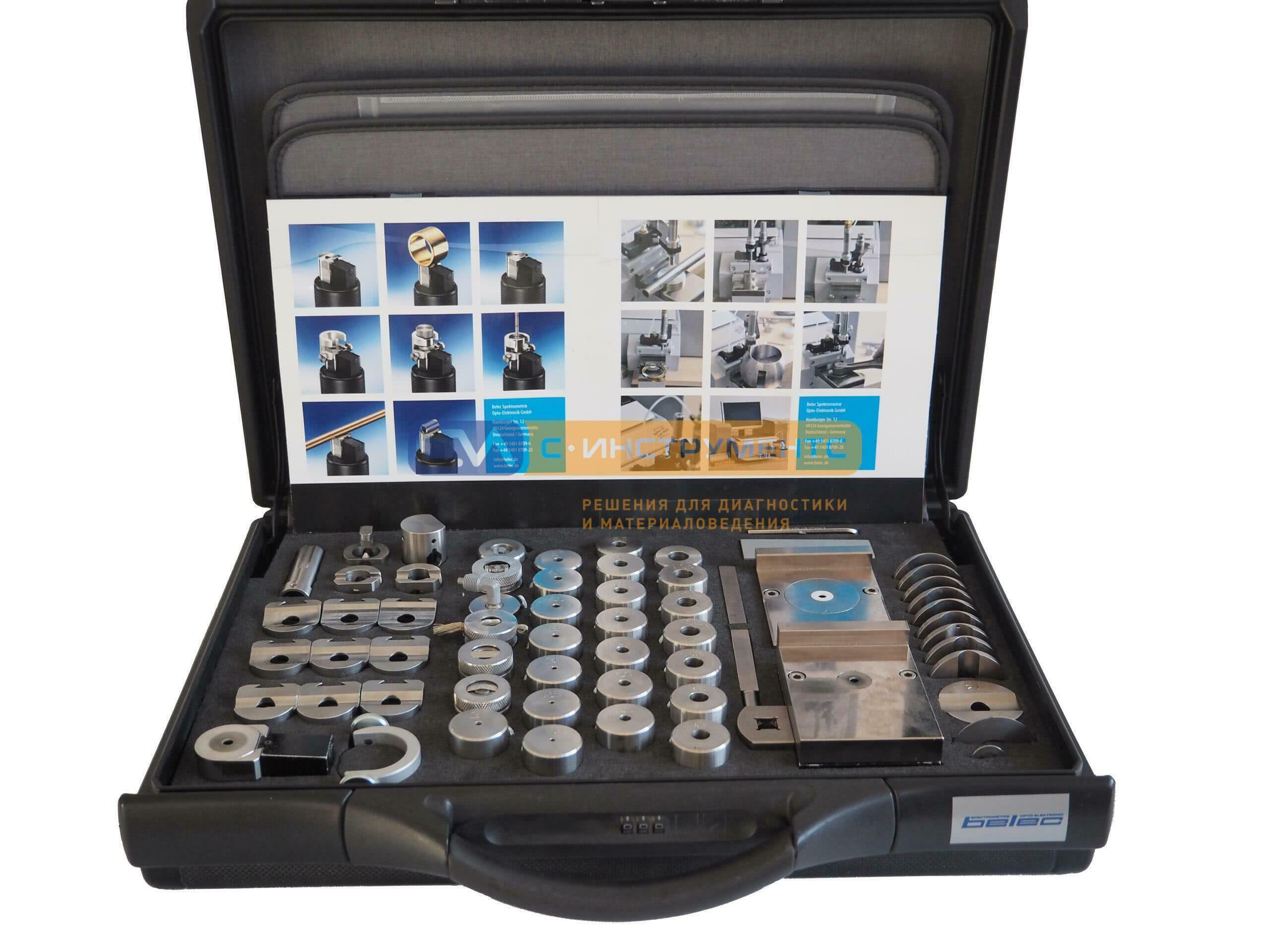

Адаптеры Belec для различных образцов к спектрометру Belec

Программное обеспечение
• Операционная система Microsoft Windows
• Программа для контроля анализа Belec Win 21
• Неограниченное количество аналитических программ по запросу клиента
• Автоматический выбор программ анализа
• Возможность удаленной диагностики
• Отображение значений каждого измерения
• Расчёт результатов производится с учётом коррекции фона, коррекции дрейфа, коррекции влияния между элементами
• Встроенная библиотека Европейских и Российских марок сталей и сплавов с возможностью добавления новых марок
• Автоматическая корректировка со стандартными образцами
• Простая и одновременная рекалибровка нескольких аналитических программ
• Проверка качества образца путем сравнения результатов с заданными пределами концентраций химических элементов
• Индивидуально настраиваемые допустимые отклонения для каждой аналитической программы
• Среднее и стандартное отклонение для выбранных измерений
• Предупреждающий сигнал при выходе за пределы калибровочной кривой
• Автоматическое напоминание необходимости очередной рекалибровки
• Автоматическое отображение описания сплава
• Изменяемый размер отображаемых на мониторе символов
• Функция сохранения протокола анализа
• Архив отчетов для последующего анализа и печати



Компьютерное оборудование
• Промышленный компьютер на базе процессора Intel® ATOM® D2550 (1,86 ГГц)
• Жесткий диск SSD на 250 Гб.
• Оперативная память 4 Гб.
• Интегрированная графическая карта Intel® 945 express с разъемом VGA
• Операционная система MS Windows ultimate® с настроенными под заказчика региональными и языковыми параметрами
• Система удаленного обслуживания (RSS) от Teamviewer®
• Внешний широкоформатный монитор, клавиатура и мышь.
• Порты USB 2.0
• Поддержка локальной сети Ethernet RJ 45, 100 Мбит/с
• Последовательный порт
• Параллельный порт

Электропитание
• 230 В/ 50 Гц или 115 В / 60 Гц
• 100 Вт в режиме ожидания
• 600 Вт во время анализа
• С дополнительной вакуумной системой (600 Вт в режиме ожидания, 1100 Вт во время анализа)
