IPLEX UltraLite

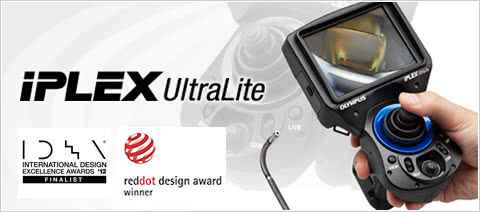

IPLEX Ultralite: промышленный видеоскоп размером с ладонь, весом всего 700 г, обеспечивает высокое качество изображения. Его компактный и прочный корпус позволяет проводить эндоскопические осмотры в труднодоступных местах при суровых условиях эксплуатации. Прочная рабочая часть обеспечивает быструю и точную артикуляцию.

Исключительная мобильность

Благодаря эргономичному дизайну, видеоскоп IPLEX UltraLite помещается на ладони Вашей руки. За счет облегченной конструкции он позволяет весьма просто производить эксплуатационный контроль.

Непревзойденная компактность и легкость

Вес IPLEX UltraLite с литиево-ионным аккумулятором составляет всего 700 г. Простой в обращении видеоскоп такой маленький и легкий, что он идеально подходит для тех, кто работает в труднодоступных местах или в стесненных условиях.

Эргономичный наладонный дизайн

Эргономичный видеоскоп IPLEX UltraLite удобно держать на ладони, что позволяет выполнять операции быстро, не ощущая усталости даже при длительных осмотрах.

Исключительное удобство в эксплуатации

IPLEX UltraLite предлагает интуитивно — понятное управление для эффективного и точного контроля.

Пиктограммное меню для мгновенного интуитивного распознавания и выполнения необходимых операций

Особенностью меню IPLEX UltraLite являются простые, интуитивно — понятные пиктограммы, которые позволяют пользователю быстро идентифицировать и активировать нужные функции.

«Горячие» кнопки быстрого доступа

В IPLEX UltraLite нет сложного разноуровневого меню. Функциями IPLEX UltraLite можно легко управлять одной рукой. Нажимая специально предназначенные кнопки, а также кнопки прямого доступа, можно оперативно управлять наконечником зонда, записью изображений, регулировкой яркости и вводом текста.

Быстрая и точная артикуляция зонда

IPLEX UltraLite отличается быстрой и точной артикуляцией. Наконечник зонда мгновенно и точно реагирует на артикуляционное управление и приближается к объектам с большой точностью, обеспечивая быстрый и эффективный контроль.

Исключительное качество

Благодаря компактному инновационному дизайну, IPLEX UltraLite обеспечивает непревзойденную, надежность и качество изображения при выполнении задач промышленной эндоскопической диагностики.

Противоударный корпус

Ударопрочность IPLEX UltraLite доказана в ходе специальных испытаний. Устройство сбрасывалось с высоты 1,2 м и успешно выдержало эти испытания. LCD монитор тестировался падением стального шарика с высоты 1 метр.

Прочная конструкция для работы в трудных условиях


Оператору часто приходится проводить контроль в трудных условиях. IPLEX UltraLite отличается работоспособностью при воздействии дождя, песка и пыли, и соответствует требованиям IP55 по защите от внешних воздействий.
Являясь идеальным устройством для промышленных эндоскопических исследований, IPLEX UltraLite обеспечивает просмотр ярких изображений, даже при солнечном свете.

Рабочая часть устойчива к смятию и абразивному износу

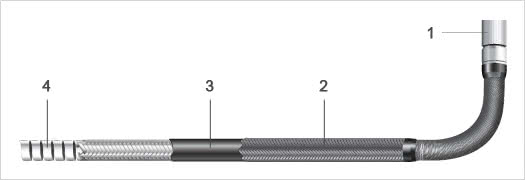

Рабочая часть IPLEX UltraLite устойчива как к смятию, так и к абразивному износу. Она также разработана с помощью уникальной технологии Olympus Tapered Flex™ для исключительной маневренности зонда. Благодаря прочности и гибкости, рабочая часть IPLEX UltraLite позволяет производить контроль поверхностей извилистых и шероховатых каналов.

  1. С яркой светодиодной подсветкой на наконечнике зонда нет необходимости в оптоволоконных жгутах.
  2. Внешняя оплетка высокой плотности обеспечивает максимальную износостойкость и прочность.
  3. Полимерная трубка Tapered Flex™ имеет переменную жесткость для простоты маневренности и перемещения зонда.
  4. Спиральная пружина из ударопрочной стали делает рабочую часть более прочной на срез и смятие.


Яркие изображения и отчетливые видеокадры для качественного наблюдения и анализа

Для обеспечения успешного результата визуального эндоскопического контроля, определяющим является качество изображения. IPLEX UltraLite оснащен уникальным видеопроцессором, который обладает способностью воспроизводить четкие и контрастные изображения. Наряду с возможностью качественного воспроизведения оттенков цветовой гаммы, IPLEX UltraLite позволяет с высокой точностью обнаруживать даже мельчайшие дефекты.
Наблюдаемые изображения можно хранить на вставляемых в прибор SD или SDHC картах в виде высококачественных фотоснимков формата JPEG и видеокадров формата MPEG-4.

Непревзойденная функциональность

IPLEX UltraLite обладает более совершенным аппаратным и программным обеспечением, позволяющим повысить эффективность, качество осмотра и точность анализа.

Чрезвычайно яркая подсветка и сменные оптические адаптеры

Для обеспечения оптимального направления обзора и увеличения при осмотре различных объектов, IPLEX UltraLite имеет широкий набор сменных оптических адаптеров. Светодиоды повышенной яркости расположены на торце объектива, что позволяет интенсивно подсвечивать объект контроля. Вдобавок, режим Hi-Beam недавно введенный на видеоскопе IPLEX UltraLite, позволяет повысить уровень подсветки зоны контроля до 2-х раз, что расширяет возможности контроля и документирования.

Программное обеспечение генерации отчетов InHelp

Дополнительное программное обеспечение InHelp упрощает многие особенности в процессе эндоскопического контроля с помощью видеоскопа IPLEX. Программное обеспечение в значительной степени улучшает эффективность работы посредством сортировки изображений на видеоскопе IPLEX и генерации отчетов на ПК одним кликом.

Предусмотрена возможность работы по беспроводной локальной сети*
*Подтверждено с картой Wireless LAN SD Toshiba FlashAir

Точные стерео измерения*

Реализованная в приборе технология стерео измерений обеспечивает высокую достоверность и точность результатов измерения. За счет захвата графической информации через две линзы стерео объектива и триангуляции, IPLEX UltraLite обеспечивает получение точных измерений фактически любых объектов под любым углом.
Кроме того, благодаря уникальной функции Spot-Ranging™, видеоскоп IPLEX UltraLite может измерять расстояние между кончиком зонда и исследуемым объектом. Это единственный в отрасли инструмент, который определяет оптимальное расстояние до измеряемого объекта, позволяющее произвести более точные измерения.

*Только в модели с функцией стерео измерения.

Фотогалерея различных применений

///

PDF-брошюра

Скачать брошюру IPLEX UltraLite

Мультимедиа

///

Комплектующие

Сменные оптические адаптеры

Широкий выбор оптических адаптеров позволяет использовать прибор UltraLite для решения практически любых задач эндоскопического контроля.

Литиево-ионный аккумулятор
Зарядное устройство

IB-1 (Литиево-ионный аккумулятор)
IC-1 (Зарядное устройство)
Аккумулятор обеспечивает приблизительно 90 минут непрерывной работы.
Примечание: Время работы системы в режиме Hi-Beam составляет 70 минут.

Комплекты жестких направляющих

MAJ-1253 (для 6,0 мм рабочей части)
MAJ-1737 (для 4,0 мм рабочей части)
Комплекты выпускаются для 6,0 мм и 4,0 мм зондов. В каждом комплекте имеются три жесткие направляющие длиной 250 мм, 340 мм и 450 мм.

Штативный адаптер

MAJ-2017
Позволяет установить IPLEX UltraLite на штатив для большей устойчивости в случае продолжительной работы.

Жесткий чемодан для транспортировки и хранения

MAJ-2019
Чемодан (опция) полностью предохраняет прибор от повреждения во время перевозки. Он достаточно мал и помещается в стандартной багажной полке большинства самолетов, что делает его идеальным для частых перевозок.



Характеристики ULTRA Lite

МОДЕЛИ ЗОНДОВ

Модель №

IV8420U

IV8435U

IV8620U

IV8635U

Рабочая частьДиаметр зонда*1

Ø4,0 мм

Ø6,0 мм

Длина зонда

2,0 м

3,5 м

2,0 м

3,5 м

Внешняя оплеткаДолговечная вольфрамовая оплетка с антифрикционным покрытием
Жесткость трубки

Постоянная жесткость

Рабочая часть Tapered Flex™
с переменной жесткостью на
изгиб, плавно уменьшающейся по
направлению к дистальному концу.

Приблиз. вес системы (с аккумулятором)

700 г

760 г

800 г

900 г

*1. Рабочую часть можно вставить в отверстие ø4,0 мм или ø6,0 мм.

ОСНОВНЫЕ ФУНКЦИИ
Размеры (Ш x В x Д)

120 x 190 x 190 мм

Секция артикуляцииУгол артикуляции
(ВВЕРХ/ВНИЗ/ВПРАВО/ВЛЕВО)

130°

120°

Механизм артикуляции

Управляемая джойстиком артикуляция наконечника зонда с
механизмом блокировки изгиба

Датчик температуры

2-уровневый предупреждающий индикатор высокой температуры

Способ крепления

Двойная резьба с кольцевым уплотнением.

Источник света

Матрица светодиодов высокой яркости.
Режим Hi-Beam служит для увеличения интенсивности подсветки.

Способ идентификации адаптера наконечника

Автоматическое обнаружение подсоединения и отсоединения адаптера наконечника.

Кнопки быстрого доступа

Кнопки, рычаги или джойстики наладонной системы обеспечивают
быстрый доступ к следующим функциям прибора: режим «живого» изображения,
яркость, увеличение масштаба, «замораживание» изображения, фото/
видео запись, управление артикуляцией, доступ к меню, быстрый просмотр
сохраненных в памяти изображений, быстрый вызов последнего изображения.

LCD монитор

3,7 дюймовый LCD

Источник питания

Аккумулятор: 7,2 В, приблиз. 90 минут непрерывной работы

Питание от сети: от 100 В до 240 В, 50/60 Гц
(с прилагаемым сетевым адаптером)

USB разъем

Стандартные версии 2.0

Устойчивость к неблагоприятным условия окружающей среды

Водонепроницаемость и пыленепроницаемость
(в соответствии с IP55), ударопрочность

УПРАВЛЕНИЕ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ
Манипуляции изображением

Плавное 5x цифровое увеличение
10-ступенчатая цифровая регулировка яркости
(включая регулировки усиления, экспозиции и монохромности)

Опции отображения текста

30-знакомест встроенного знакогенератора



ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ
Носитель записи

SD/SDHC карт
(4 Гб стандарт, совместимость с SD/SDHC картами)

Наложение текста

Выбор 30-значной надписи с датой, временем и системными настройками.

ФотозаписьРазрешение

H640 x V480 (пикселей)

Формат

Формат сжатия JPEG (в соответствии с Exif 2.1)

Размер файла

Приблиз. 300 кб (приблиз. 13400 изображений на 4 Гб памяти)

ВидеозаписьРазрешение

H640 x V480 (пикселей)

Формат

Сжатие Xvid MPEG-4 формата AVI

Размер файла

Приблиз. 600 кб за секунду (приблиз. 120 мин на 4 Гб памяти)

ФУНКЦИИ СТЕРЕОИЗМЕРЕНИЯ-Только для моделей с функцией стереоизмерения
РасстояниеРасстояние между двумя точками
Точка — линияРасстояние вдоль перпендикуляра между точкой и линией, заданной пользователем
ГлубинаРасстояние вдоль перпендикуляра, построенного между точкой и плоскостью, заданной пользователем (высота)
Область/линииИзмерение площади некоторой области, а также длины контура, образованного несколькими точками
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температураРабочая часть

На воздухе: от -25 до 100 °C

В воде: от 10 до 30 °C

Остальные компоненты

На воздухе: от -10 до 40 °C

Относительная влажностьВсе компоненты

От 15 до 90 %

Устойчивость к воздействию жидкостиВсе компоненты

Допускается контакт с машинным маслом, светлыми
нефтепродуктами или 5 % соляным раствором.

ВодонепроницаемостьРабочая часть

Прибор работоспособен под водой с присоединенным адаптером до эквивалентной глубины 3,5 метров.

Остальные компоненты

Могут работать под дождем
(аккумуляторный отсек должен быть закрыт).
Не могут работать под водой.

ОСНОВНЫЕ МОДЕЛИ СМЕННЫХ ОПТИЧЕСКИХ АДАПТЕРОВ

Оптические адаптеры под рабочую часть с наружным диаметром 6,0 мм.

AT40D-
IV86

AT80D/
NF-IV86

AT80D/
FF-IV86

AT120D/
NF-IV86

AT120D/
FF-IV86

AT80S-
IV86

AT120S/
NF-IV86

AT120S/
FF-IV86

Оптический адаптерУгол поля зрения

40°

80°

80°

120°

120°

80°

120°

120°

Направление осмотра

Прямое

Боковое

Глубина резкости

От 200 до ∞ мм

От 8 до ∞ мм

От 35 до ∞ мм

От 4 до 190 мм

От 25 до ∞ мм

От 18 до ∞ мм

От 1 до 25 мм

От 5 до ∞ мм

Дистальный конецНаружный диаметр*1

Ø6,0 мм

Дистальный конец*2

19,8 мм

25,2 мм

Оптические адаптеры под рабочую часть с наружным диаметром 4,0 мм.

AT120D/NF-IV84

AT120D/FF-IV84

AT120S/NF-IV84

AT120S/FF-IV84

Оптический адаптерУгол поля зрения

120°

120°

120°

120°

Направление осмотра

Прямое

Боковое

Глубина резкости

От 4 до 190 мм

От 25 до ∞ мм

От 1 до 20 мм

От 6 до ∞ мм

Дистальный конецНаружный диаметр*1

ø4,0 мм

Дистальный конец*2

19,7 мм

19,6 мм

22,2 мм

Адаптеры для стереоизмерения (4,0 мм и 6,0 мм)-Только для моделей с функцией стереоизмерения

AT50D/50D-IV84

AT50S/50S-IV84

AT60D/60D-IV86

AT60S/60S-IV86

Оптический адаптерУгол поля зрения

50° / 50°

60° / 60°

Направление осмотра

Прямое/Прямое

Боковое/Боковое

Прямое/Прямое

Боковое/Боковое

Глубина резкости

От 5 до ∞ мм

От 4 до ∞ мм

От 5 до ∞ мм

От 4 до ∞ мм

Дистальный конецНаружный диаметр*1

Ø4,0 мм

Ø6,0 мм

Дистальный конец*2

25,0 мм

28,8 мм

25,9 мм

32,2 мм

*1. При установке на зонд адаптер можно вставить в отверстие Ø4,0 мм или Ø6,0 мм.
*2. Означает длину жесткого участка на дистальном конце зонда при установке.
