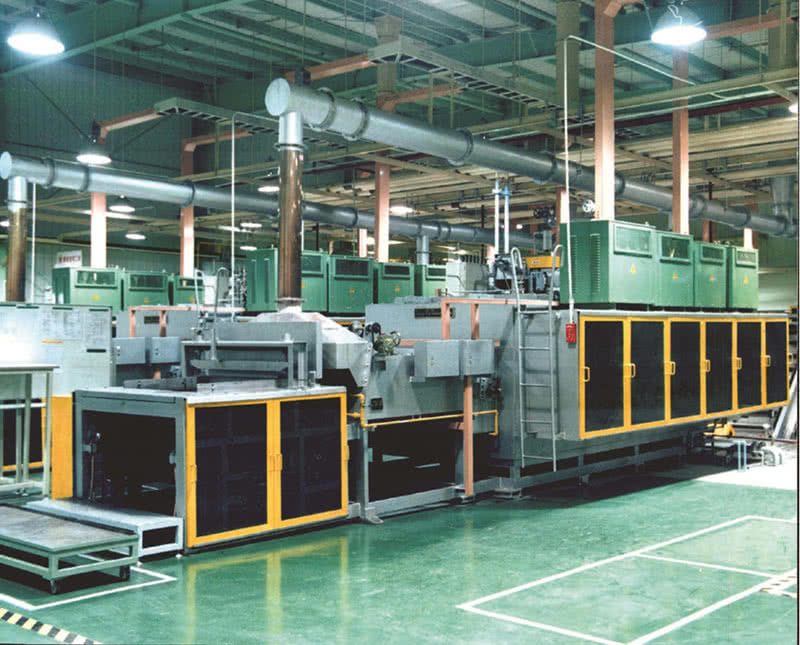

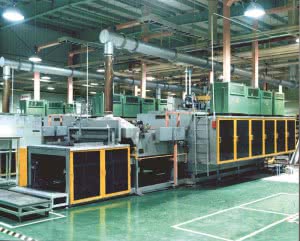

Конвейерная линия цементации непрерывного действия

Назначение

Конвейерная линия цементации непрерывного действия это оборудование для непрерывной термической обработки используется для цементации, нитроцементации, закалки и отпуска метизов, крепежных деталей, подшипников, цепей и других деталей небольшого размера.

Особенности:

  • Высокая автоматизма процесса: все процессы производственной линии комплектуются ПЛК.
  • Отсутствует пламенная завеса.
  • Небольшие размеры приемной камеры по сравнению с рабочей зоной печи позволяют уменьшить влияние воздуха на процесс термообработки.
  • Контроль рабочей температуры осуществляется на всей линии мультипроцессорным контролером.
  • В печах осуществляется высоко точный контроль состава газовой среды.
  • Для термоизоляции печей используется высокотемпературный, высокопрочный, низкоплотный изоляционный материал.
  • Скорость движения конвейера регулируется двигателем с частотным преобразователем и в сочетании с широким диапазон регулирования температур позволят достичь высокой эффективности процесса.
  • Точность контроля температуры в рабочих зонах ±1 градус.
  • Точность контроля содержания углерода в газовой среде ±0.05%.

Состав линии:

  • Автоматический погрузчик с автоматическим устройством подачи деталей на конвейер.
  • Печь цементации, нитроцементаци, закалки с конвейерной лентой, нагревательными элементами, печным газовым вентилятором, системой удаления газов.
  • Закалочный масляный бак, предназначен для закалки в масло и охлаждения. Состоит из резервуара, системы охлаждения закалочного масла, системы удаления закалочного масла.
  • Устройство очистки деталей с баком промывочной жидкости, форсунками подачи омывающей жидкости, расположенными вдоль конвейера, системой контроля температуры омывающей жидкости.
  • Печь отпуска с конвейерной лентой, нагревательными элементами, печным вентилятором.
  • Охлаждающая камера, которая предназначена для охлаждения деталей после термообработки.
  • Контрольная панель.

Основные компоненты линии, обеспечивающие безопасную, надежную и длительную работу оборудования, импортируются из Японии, Европы и США.

Технические характеристики:

Тип

UM4038

UM6042

UM8050

UM10067

Закалочная печь

Назначение

Цементация,нитроцементация,закалка

Рабочая температура (℃)

800-900

Способ нагрева

Электрический

Мощность нагрева (кВт)

96

138

182

290

Емкость садкиЗакалка(кг/ч)

160

250

450

720

Цементация
деталей
толщиной
до 0.3 мм (кг/ч)

75

120

200

320

Длительность цикла (мин)

15-90

Закалочный масляный бак

Тип

QM-6012

QM-80120

QM-100150

QM-120170

Способ нагрева

Электрический или газовый

Рабочая температура (℃)

60-130

Мощность нагрева (кВт)

45

60

Емкость маслянного бака

8500

9500

11800

13800

Моечная машина

Тип

WM-40

WM-60

WM-80

WM-100

Способ нагрева

Электрический

Рабочая температура (℃)

65-80

Мощность нагрева (кВт)

30

40

Емкость бака с омывающей жидкостью

2000

2400

2800

3200

Печь отпуска

Тип

TM-6050

TM-8060

TM-10080

TM-20100

Назначение

Отпуск, отжиг

Рабочая температура (℃)

150-600,Макс. 650

Способ нагрева

Электрический

Мощность нагрева (кВт)

97

106

156

204

Длительность цикла (мин)

30-150
