NEXSYS ImageExpert™ Gauge — для простых геометрических измерений
Анализатор NEXSYS ImageExpert™ Gauge открывает серию программ NEXSYS® ImageExpert™ четвёртого поколения и предназначен для получения изображений анализируемых структур и материалов, наблюдаемых в микроскоп, с проведением оператором простых геометрических измерений элементов структуры в реальных физических единицах.

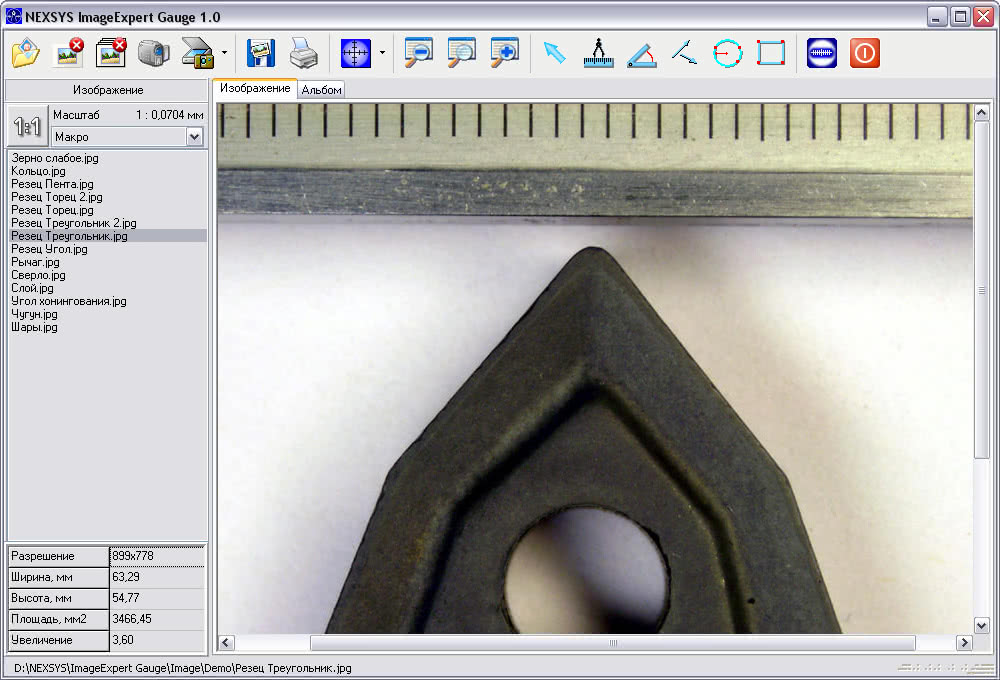

Встроенный в программу мастер съёмки работает с широким спектром аналоговых и цифровых видеокамер (соответствующих стандарту драйверов TWAIN или WDM). Пользователь имеет возможность наблюдать на экране компьютера «живое» изображение и сохранять отдельные его кадры. Для удобства оператора, при работе с камерами высокого разрешения реализована возможность ступенчатого масштабирования для режима отображения видео и, при необходимости, для сохраняемых изображений. Анализатор поддерживает наиболее популярные графические растровые форматы: bmp, jpg, gif, tif, pcx, pcd, psd. Полученные изображения могут быть сохранены или распечатаны на принтере, в том числе и с включенным масштабным инструментом в виде мерного отрезка, сетки или перекрестия с рисками заданного шага.
Для загруженных в программу изображений можно получать такие геометрические параметры, как линейная длина; значения углов определяемых по трём точкам или по двум не пересекающимся отрезкам; параметры окружности определяемой по трём точкам на её границе; параметры выпуклого четырёхугольника, определяемого по четырём точкам в углах фигуры.
