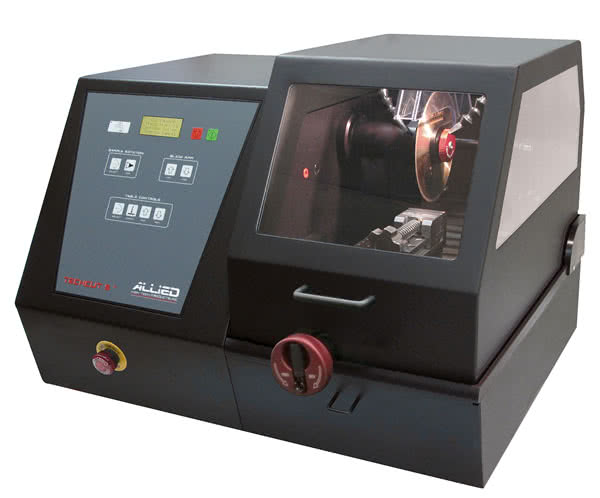

Прецизионный высокоскоростной отрезной станок TechCut 5

Прецизионный программируемый металлографический отрезной станок TechCut5

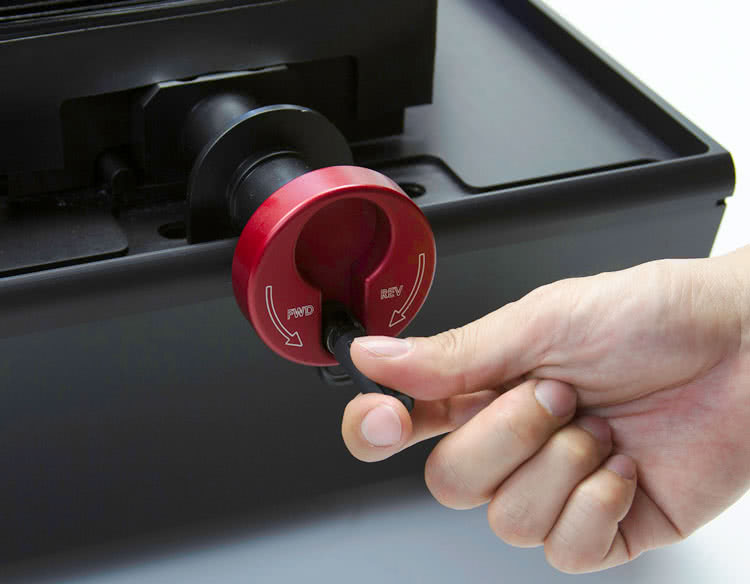

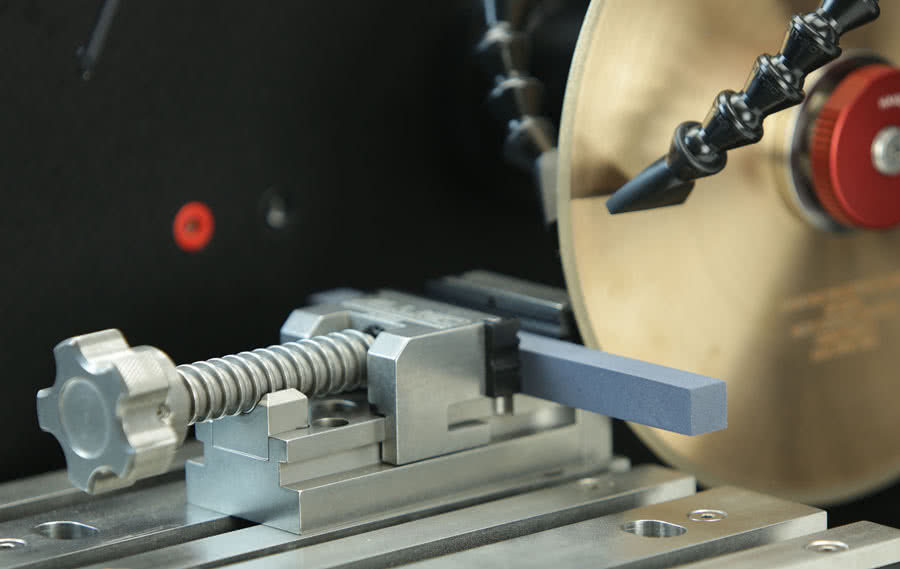

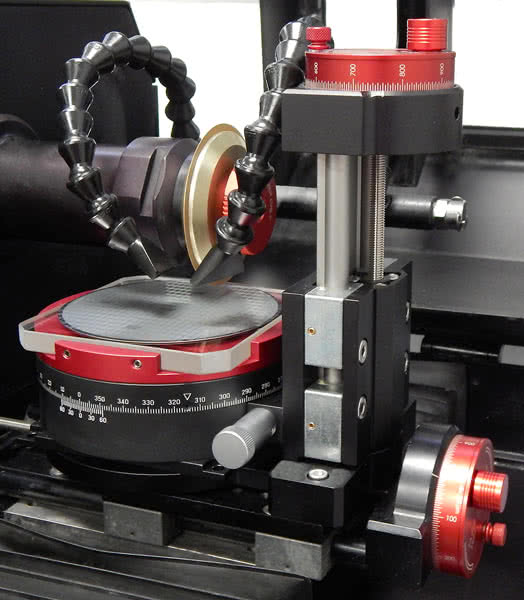

координатные столы по осям X и Z для прецизионного программируемого металлографического отрезного станка TechCut5стол с Т-слотами и тиски для прецизионного программируемого металлографического отрезного станка TechCut5вертикальный прижим для прецизионного программируемого металлографического отрезного станка TechCut5маховик ручной подачи образца на резку прецизионного металлографического отрезного станка TechCut5

TechCut 5 — это прецизионный высокоскоростной программируемый отрезной станок для металлографической резки без прижогов и деформаций. Станок разработан для резки широкого спектра материалов, применительно к металлографии и микроэлектронике. Станок оборудован системой управления на основе микроконтроллера, позволяет проводить резку с постоянным усилием реза (три режима, плавающая скорость подачи), с постоянной подачей (без контроля усилия реза), реза заданной глубины с автоматическим возвращением рабочего стола в начальную позицию и остановом вращения отрезного диска и подачей СОЖ. Режим с контролем усилия реза применяется для образцов сложной формы, переменного состава и свойств.  Также реализован режим ручного управления подачей с помощью маховика. Такой режим позволяет оператору полностью контролировать процесс резки, что незаменимо при резке образцов со сложным составом или неизвестными свойствами, например для научных исследований.

Уникальный набор зажимных приспособлений и столов позволяет конфигурировать этот отрезной станок под любые задачи, стоящие перед лабораторией.

Основные характеристики:

  • Автоматический, программируемый, для подготовки металлографических образцов, образцов микроэлектроники
  • Отрезные диски: диаметр 76 — 203 мм, посадочное отверстие 12,7 или 32 мм (в комплекте поставки каждого станка имеется переходник )
  • Отрезающая способность (ДхШхВ) 152х152х63 мм (высота до 125 мм при вращении образца, опция)
  • Регулировка скорости от 500 до 5000 об./мин. с шагом 100 об/мин
  • Мягкий старт для деликатной резки
  • Ход стола по оси X  — 102 мм
  • Позиционирование образца по оси X с точностью  5 мкм, либо 25 мкм (два вида столов)
  • Ход стола по оси Y — 203 мм
  • Регулировка скорости подачи образца по оси Y от 1 до 76 мм/мин.
  • Регулируемое усилие на образец (низкое, среднее, высокое), начиная с которого происходит автоматическое снижение скорости подачи. Ручной режим подачи.
  • Специальные режимы резки: Вращение образца, режим пульсации для резки трудных, круглых и толстых образцов
  • Мощность двигателя 950 Вт
  • Управление станком — с мембранной влагостойкой клавиатуры.
  • 4-х строчный LCD-дисплей с подсветкой
  • Ударопрочная крышка
  • Светодиодная подсветка отрезной камеры, две линейки LED_светильников слева и справа от отрезного диска
  • Блокировка двигателя при открывании крышки
  • Кнопка экстренного останова на лицевой панели
  • Мокрая резка, имеется возможность отключить насос подачи СОЖ для сухой резки
  • Два варианта исполнения: с внутренним резервуаром 4,7 л для СОЖ, и с внешним резервуаром 26,5 л
  • Опционально: система фильтрации СОЖ во время работы (для резки большого количества образцов или при резке с образованием большого количества отходов)
  • Габариты 476 x 620 x 630 мм (ВхШхГ), с поднятой крышкой  676 х 630 х 747 мм(ВхШхГ)
  • Вес 67 кг

Скачать брошюру

При заказе прецизионного отрезного станка не забудьте приобрести абразивные отрезные диски для резки металлографических образцов и тонкие отрезные диски для резки металлографических образцов,  (в соответствии с материалом для резки), концентрат СОЖ, SiC брусок для восстановления абразива алмазных и КНБ (CBN) отрезных дисков.

Фиксаторы и аксессуары:

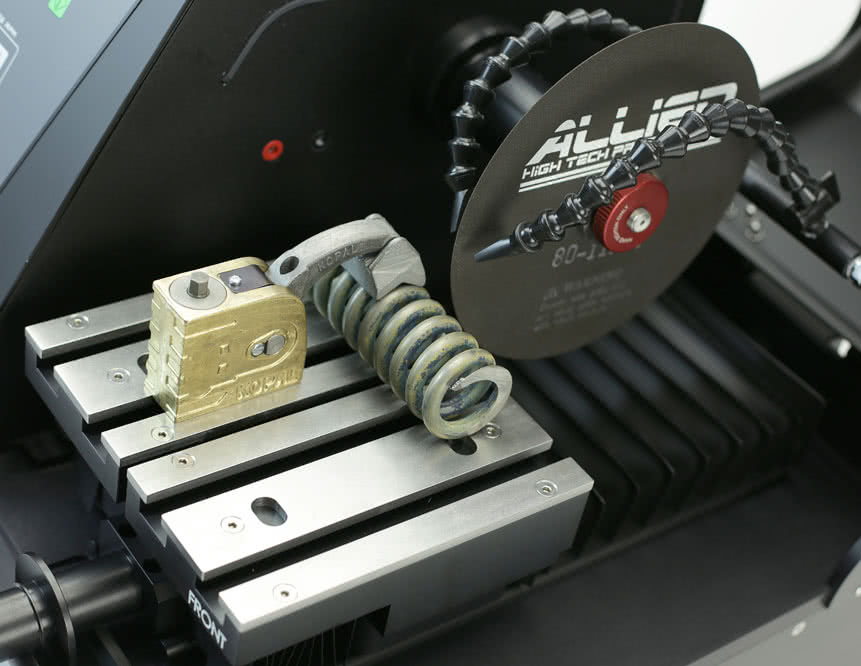

рабочий стол с Т-слотами для металлографического отрезного станка TechCut5

5-5330

Рабочий столик с Т-слотами



координатный стол по оси X для металлографического отрезного станка TechCut5

5-5320 или 5-5325

Координатный рабочий столик для перемещения
по оси Х для параллельной (серийной)
резки точность 5  или 25 мкм

зажимы-клипсы для стола с Т-слотами для металлографического отрезного станка TechCut5

5-5350

Зажимы — клипсы

тиски для горизонтального зажима образца для металлографического отрезного станка TechCut5

5-5525

Тиски для горизонтального зажима

 вертикальный прижим для металлографического отрезного станка TechCut5

5-4050

Тиски для вертикального зажима

 многоцелевой держатель с замковый адаптером для координатных столов для металлографического отрезного станка TechCut5

5-5520 и 15-1047

Многоцелевой держатель с замковым устройством

 многоцелевой держатель образцов сложной формы для металлографического отрезного станка TechCut5

15-1045

Многоцелевой держатель

 координатный стол для перемещения по оси Z для металлографического отрезного станка TechCut5

5-5530

Координатный столик для перемещения по оси Z

 вращающийся координатный стол для металлографического отрезного станка TechCut5

5-5540

Вращающийся столик

 вращающийся держатель для металлографического отрезного станка TechCut5

5-5545

Вращающийся держатель образцов

 двойные седловидные тиски для удержания цилиндрических образцов для металлографического отрезного станка TechCut5

5-5555

Двойные седловидные тиски для плоских или цилиндрических образцов

 держатель с каплевидным отверстием для запрессованных металлографических образцов для металлографического отрезного станка TechCut5

5-5560

Держатель с каплевидным отверстием для запрессованных образцов
