Рентгено-флуоресцентный анализатор SciAps X-200

SciAps X — 200 Рентгено-флуоресцентный анализатор SciAps X - 200

Идеальное сочетание высокой производительности и привлекательной цены

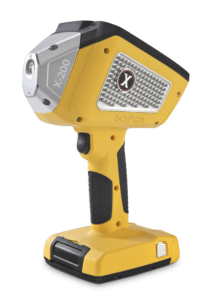

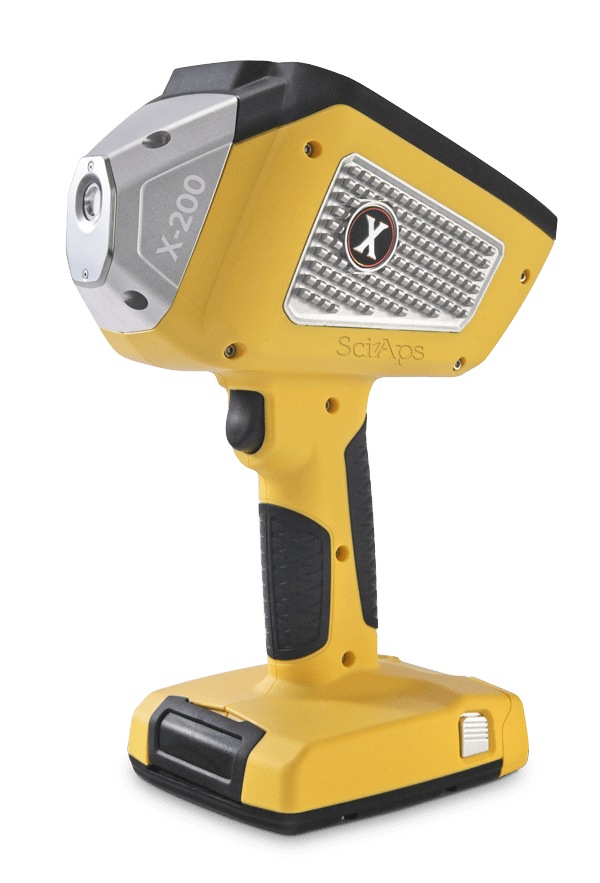

Портативный анализатор X — 200 обладает всеми характеристиками передовых современных рентгенофлуоресцентных анализаторов. Он использует высокопроизводительный SDD детектор большой площади и оптимизированную износостойкую рентгеновскую трубку.

Благодаря оптимальной геометрии “трубка-детектор-образец”, составляющей всего 4 мм,  РФ-анализаторы SciAps имеют лучшие точностные характеристики по сравнению с конкурентными моделями и обеспечивают превосходный анализ легких элементов.

Анализатор имеет двойную защиту детектора: защитные окошки и стальной затвор, автоматически закрывающий измерительное окно; этот затвор очень быстро открывается только в момент теста, когда работает трубка и затем возвращается в исходную позицию после окончания теста. Таким образом, оператор не сможет повредить детектор, даже работая с острыми образцами, стружкой и т.п.!

Анализатор использует коллимированный луч менее 3 мм, обеспечивающий оптимальную фокусировку при анализе маленьких проб. Встроенная полноформатная камера VGA позволяет получить видеоизображение анализируемого образца, точно определить место наведения луча и, соответственно, точку замера. Позволяет без адаптеров точно анализировать сварные швы, тонкие проволоки, биметаллы и др.

Автокалибровка прибора проводится с помощью встроенного в прибор стандарта (ст.316). Стандартом является защитная пластина (затвор) измерительного окна.

Суперскорость без потери точности за счет максимально приближенной геометрии и мощности трубки 10 ватт (у конкурентных моделей 2-4 ватта). Плюс современный детектор со скоростным процессором обработки сигнала, скорость сортировки возрастает в 6 раз.

X-200 быстро завоевывает популярность для решения задач по сортировке лома, переработке отходов и неразрушающего контроля металлов благодаря скорости, аналитическим характеристикам, эргономичному дизайну и сбалансированной конструкции корпуса. X 200 работает быстро на любом сплаве, включая алюминиевые сплавы.

Анализ горячих поверхностей. Анализаторы серии X рекомендованы к применению ведущими энергетическими и нефтехимическими компаниями мира, такими как Shell, Shevron, Total, Роснефть для подтверждения и идентификации марок металла, в том числе для таких применений, как контроль скорости горячих образцов температурой до 500˚С.

  • Показ большого объема информации на дисплее: химсостав, результаты теста, спектры,

марка сплава с цветовой индикацией поэлементного соответствия измеренного содержания данным  марочника.

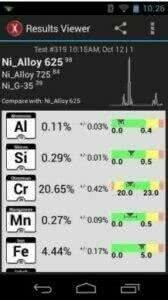

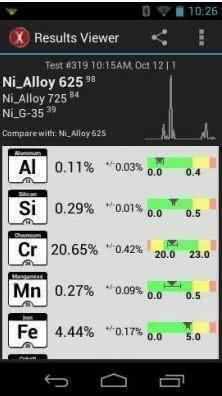

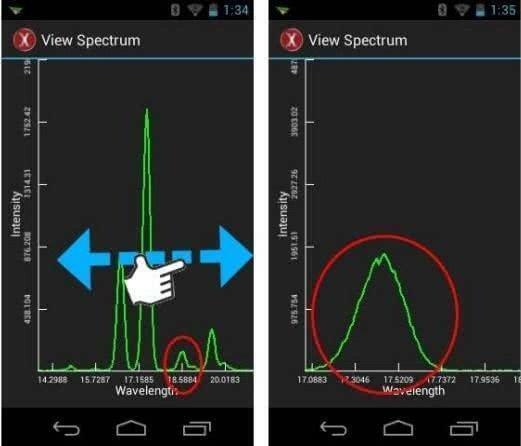

Results viewer View spectrum



  • Простота использования. ОС Android обеспечит легкое освоение и интуитивную работу, доступную для оператора любого уровня, Wi-Fi, Bluetooth, GPS, возможность запускать доп. приложения, использовать облачные базы данных, выход в Интернет. Мгновенная синхронизация анализатора с мобильными устройствами обеспечивает удобство отправки данных. Постоянные бесплатные обновления никогда не позволят вашей системе устареть. Программа на русском языке.

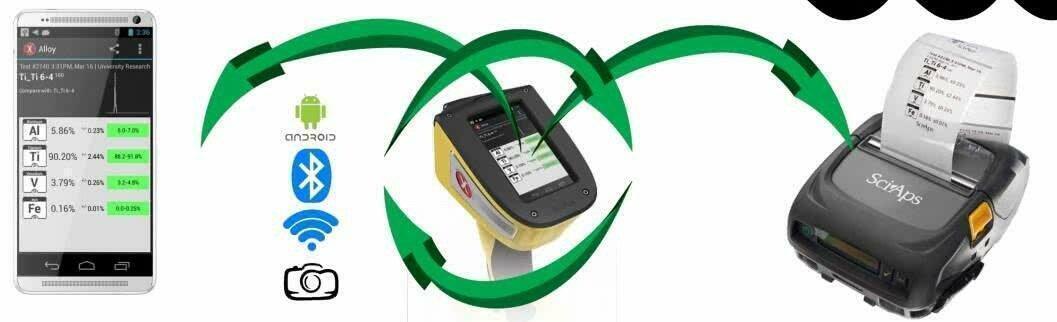

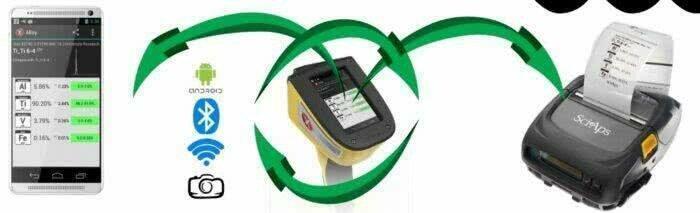

Data transfer



В зависимости от Ваших потребностей SciAps предлагает множество программ для лучшего решения конкретных задач:

Приложение «Сплавы» — универсальная программа для анализа металлов по методу фундаментальных параметров

Приложение «Геохим» — анализ оксидов, горных пород и металлов в неметаллических матрицах

Приложение «Эмпирика» — Создавайте и редактируйте эмпирические калибровки с помощью ПО Profile Builder. Включает калибровки на основы Fe, Al, Cu, Co, Ti, Ni. Возможна подготовка калибровок по образцам заказчика

Приложение «Драгметаллы» — включает 24-26 элементов, анализатор определяет караты и дает подсказку в случае обнаружения тонкого слоя золотого покрытия.

Прибор может поставляться с переносным защитным стендом со светодиодной индикацией проведения анализа, открытым для оператора дисплеем анализатора:

Анализируемые элементы

Применение Луч 1 (40 kV) Луч 2

(10 kV)

Луч 3

(50 kV)

Геохим горный Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, As, Se, Sr, Rb, Zr, Nb, Mo, W, Ta, Au, Hg, Pb, Bi, U Mg, Al, Si, P, S, K, Ca Ag, Sn, Sb, Ba
Геохим почвы Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, As, Se, Sr, Rb, Zr, Mo, W, Tl, Hg, Pb, Bi Mg, Al, Si, P, S Ag, Cd, Sn, Sb, Ba
Сплавы Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Se, Y, Zr, Nb, Mo, W, Ta, Hf, Re, Au, Pb, Bi, Ru, Pd, Ag, Cd, Sn, Sb Mg, Al, Si, P, S N/A
Драгметаллы Ti, Cr, Mn, Fe, Co, Ni, Cu, Zn, Ga, W, Au, Ge, Ir, Pt, Au, Pb, Bi, Zr, Mo, Ru, Rh, Pd, Ag, Cd, In, Sn, Sb N/A N/A



Характеристики

Вес

1,49 кг с батареей

Габариты

18мм Х 25,5мм Х 10,16мм

Скорость счета импульсов

150 000 имп./сек

Калибровка

Фундаментальные параметры для  режимов Сплавы и Геохимия/Экология/Почвы.  Для режима Почвы Пользователь может выбрать метод нормализации по Комптону или использовать эмпирические калибровки.

Передача данных

Wifi, Bluetooth, USB. Возможность подключения к любым электронным устройствам, включая программное обеспечение SciAps ProfileBuilder для ПК, MAC.

Питание

Анализатор поставляется с перезаряжаемыми литий-ионными батареями, зарядным устройством и адаптером для питания и зарядки батареи от сети.

Температурный диапазон

От -20 до +50 градусов по Цельсию

Дисплей

5 дюймовый цветной сенсорный дисплей c поддержкой графики PowerVR SGX540 3D graphic, мини дисплей на задней панели

Безопасность

Защита доступа паролем и внутренняя защита паролем для администрирования.

Источник возбуждения

Напряжение до 50кВ, ток до 500 мкА
Для сплавов настройки, 6-40кВ, ток до 200мкА, Rh анод. Для второго луча для легких элементов, 500 мкА при напряжении 10 кВ.
Для других приложений, таких как геохимия, почвы, пластик, настройки: 6-50кВ, 200мкА, Au анод. Другие материалы анода могут быть предложены в зависимости от приложения.

Управляющий компьютер

ПроцессоARM Cortex -A9 dual-core / 1.2GHz Memory: 1GB DDR2 RAM, 1GB NAND хранение данных: 8GB SD

Нормативы и сертификаты

CE, RoHS, USFDA registered, Canada RED Act, ГОСТ-Р, ТР ТС, внесен в Госреестр средств измерений РФ..

Импульсный процессор

14-разрядный АЦП с частотой оцифровки 80 MSPS 8K каналов MCA USB 2.0 для высокоскоростной передачи данных на главный процессор Цифровая фильтрация, реализованная в FPGA для высокопроизводительной импульсной обработки 50nS — 24uS пиковое время

Автоматическая система фильтров

7 позиционная фильтрация для оптимизации луча

Детектор

Активная площадь 25 мм 2 кремневый дрейфовый детектор, разрешение 135 эВ по К альфа лини Марганца 5.95 FWHM.

Проверка калибровки

Для контроля калибровки используется встроенный образец из 316 нержавеющей стали, который является также защитным затвором. Энергетическая калибровка полностью автоматизирована.

Автоматическая система фильтров

7 позиционная фильтрация для оптимизации луча
