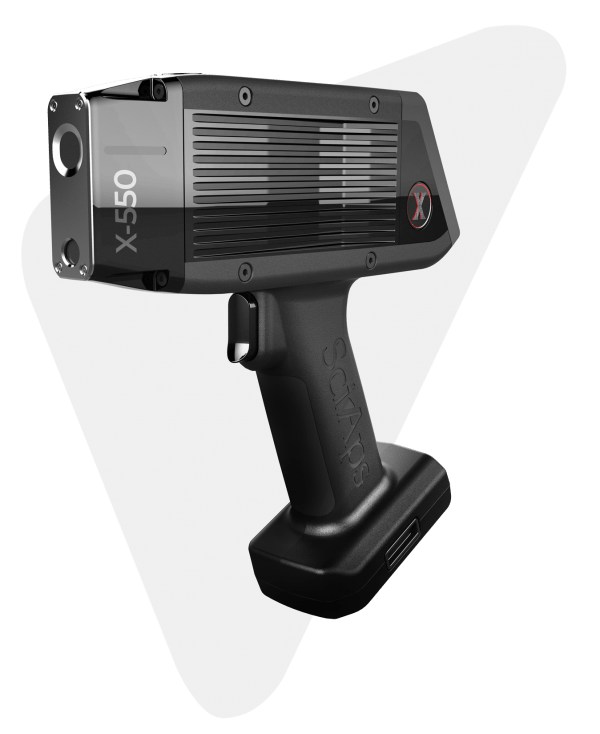

Рентгено-флуоресцентные анализаторы SciAps X-550/505

SciAps X-550/505 Рентгено-флуоресцентные анализаторы SciAps X-550/505


Рентгено-флуоресцентный анализатор будущего поколения

Компания SciAps, Inc. (США) устанавливает новый стандарт производительности для портативных РФА. Вес анализатора Х-550/505 составляет всего 1,27 кг с батареей. На данный момент это самый легкий,  быстрый, точный рентгеновский пистолет. Помимо небольшого размера, новый прибор обеспечивает невероятную скорость и высокую точность измерений всех сплавах, включая алюминий. В приборе используется самая мощная в отрасли рентгеновская трубка, которая в 3 раза превышает мощность на 2-луче по сравнению с другими портативными анализаторами. Уникальная геометрия расположения трубки и ее мощность позволяют определять элементы в низких концентрациях, включая сульфидную коррозию (с низким содержанием Si), фосфор и серу, алюминиевые сплавы, а также анализ примесей.



Применения

  • Запатентованное алюминиевое приложение.

Благодаря специально разработанному алюминиевому приложению сортировка большинства алюминиевых сплавов займет 1-2 секунды, включая те сплавы, которые отличаются только содержанием магния (Mg). Например, марки 3003/3004/3005, 356 и 357, а также 2014/2024 являются лишь несколькими примерами, которые Х-550 легко определит за считанные секунды.

  • Определение марки сплава и стали (PMI)

Измерение химсостава большинства сплавов Х-550 проводит за 1 секунду с превосходной точностью. Некоторые сплавы требуют более длительных испытаний с несколькими лучами, но специально разработанные приложения SciAps на базе Android позволяют провести измерение сложных сплавов оператору с такой же легкостью, как и использование смартфона.

  • Измерение примесей и сульфидной коррозии.
    Более сложные задачи по определению химсостава требуют более длительного времени анализа на 2-лучах (один луч оптимизирован для переходных и тяжелых металлов; второй для элементов с низким атомным номером Mg, Si, Al, P и S).

Приложение «Примеси» измеряет Ni, Cr и Cu при <0,03%, а также Nb и V при <0,02%.

Приложение «Сульфидная коррозия» проводить 2-лучевое измерение для Si, содержание которого не превышает 0,03% в сталях.

  • Определение Серы и Фосфора.

Сверхмощная рентгеновская трубка X-550 обеспечивает быстрый анализ фосфора (P) в меди, а также P и S в сталях в том числе и нержавеющих. X-550 в 3 раза быстрее определяет  P и S, чем РФ-пистолеты других производителей.

  • Измерение высокотемпературных сплавов и драгоценных металлов.

Модель Х-550 обеспечивает быструю и точную химию широкого спектра высокотемпературных сплавов, нержавеющих сталей, а также драгоценных металлов.

Двойная камера позволит максимально точно осуществить измерения, а также фотодокументацию анализируемых материалов. Функция принтер-Bluetooth обеспечит мгновенную печать протокола измерений с указанием времени, даты, маркой сплава и химсоставом.

  • Горячая замена батареи.

Данная функция позволяет менять Li-On аккумуляторные батареи не выключая прибор.

  • Определение химсостава металлов в труднодоступных местах и сварных швах.

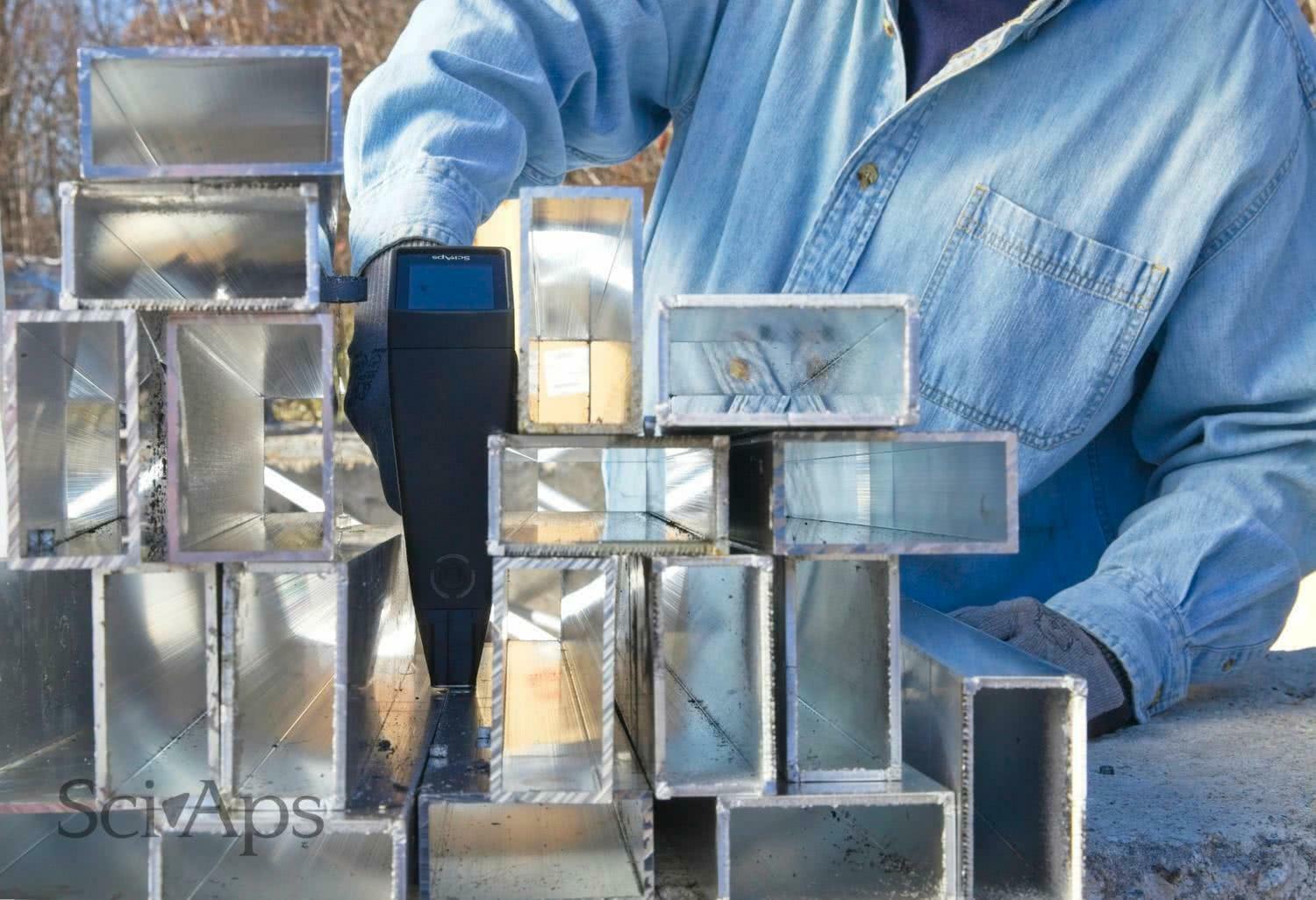

X-550 в работе

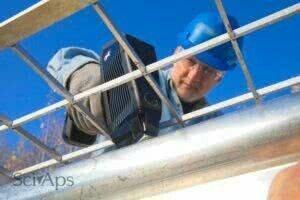

X-550 в работе

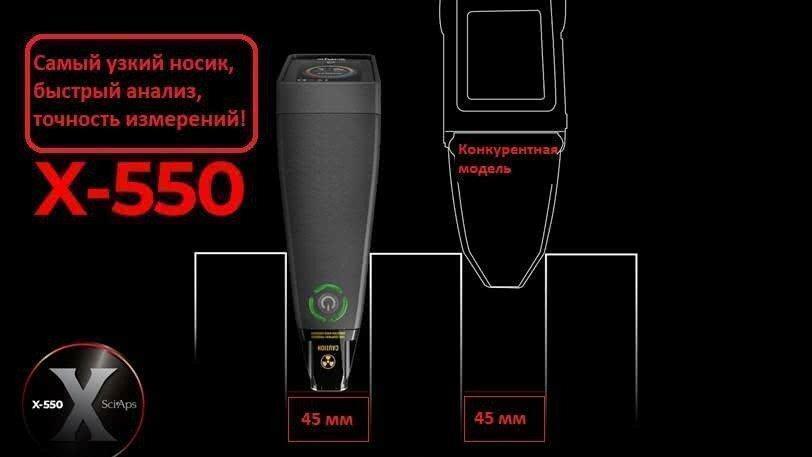

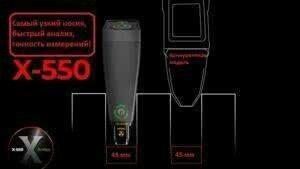

Узкий носик анализатора позволит провести измерение фактически в любом месте. С маленьким весом спектрометра и сбалансированной конструкцией прибора оператор сможет проводить множественные измерения без усталости. Встроенная камера позволит проводить прицельный анализ в интересующей области сварного шва.

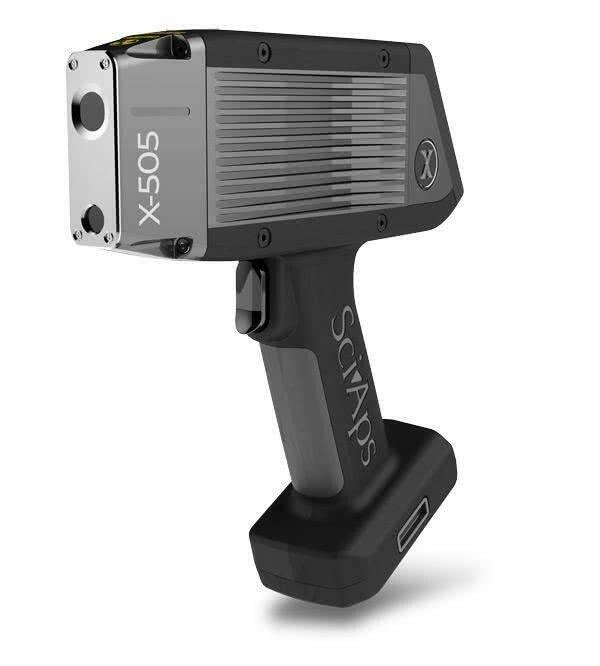

Сравнение моделей X-550 vs. X-505



Хотите узнать, чем отличается премиальная модель X-550 от рабочей лошадки X-505?

Ответ прост: скорость определения легких элементов, таких как Mg, Al, Si, P и S.

X-550 работает в 3 раза мощнее на 2-луче. Это означает, что измеренные интенсивности Mg, Al, Si, P и S (плюс K, Ca и Cl в других приложениях) в 3 раза выше, что соответственно приводит к более быстрым измерениям в 3 раза. Ниже приведено несколько общих примеров.

Применение X-550 X-505 Комментарии
Измерение 0.3% Mg в алюминиевых сплавах 2 секунды 7 секунд Например, определение Al 356 от 357
Измерение 0.1% Si

в сталях

6 секунд

(1-секунда на 1-луче; 5-секунд на 2-луче)

16 секунд

(1-секунда на 1-луче; 15-секунд на 2-луче)

Сульфидная коррозия, определение Si < 0.1%

в сталях

Измерение P и S

В сталях, вкл.нерж сплавы

Примерно в 3 раза быстрее,

чем Х-505

Фактическое время измерений зависит от удельного уровня концентрации P и S
Анализ легких элементов в горных образцах Измерение Mg, Al, Si, P, S, Ca и K в 3-раза быстрее,

чем X-505.

Измерение легких элементов занимает больше времени, чем у Х-550, но меньше, чем у РФА других производителей X-550 способен определять легкие элементы быстрее, в том числе и вредные примеси S и P



Анализируемые элементы

Применение Луч 1 (40 kV) Луч 2

(10 kV)

Луч 3

(50 kV)

Геохим горный Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, As, Se, Sr, Rb, Zr, Nb, Mo, W, Ta, Au, Hg, Pb, Bi, U Mg, Al, Si, P, S, K, Ca Ag, Sn, Sb, Ba
Геохим почвы Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, As, Se, Sr, Rb, Zr, Mo, W, Tl, Hg, Pb, Bi Mg, Al, Si, P, S Ag, Cd, Sn, Sb, Ba
Сплавы Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Se, Y, Zr, Nb, Mo, W, Ta, Hf, Re, Au, Pb, Bi, Ru, Pd, Ag, Cd, Sn, Sb Mg, Al, Si, P, S N/A
Драгметаллы Ti, Cr, Mn, Fe, Co, Ni, Cu, Zn, Ga, W, Au, Ge, Ir, Pt, Au, Pb, Bi, Zr, Mo, Ru, Rh, Pd, Ag, Cd, In, Sn, Sb N/A N/A



Характеристики

Вес

1,27 кг с батареей

Габариты

18,4мм Х 25,4мм Х 10,11мм

Температурный диапазон

От -20 до +50 градусов по Цельсию

Калибровка

Фундаментальные параметры для  режимов Сплавы и Геохимия/Экология/Почвы.  Для режима Почвы Пользователь может выбрать метод нормализации по Комптону или использовать эмпирические калибровки.

Передача данных

Wifi, Bluetooth, USB. Возможность подключения к любым электронным устройствам, включая программное обеспечение SciAps ProfileBuilder для ПК, MAC.

Питание

Анализатор поставляется с перезаряжаемыми литий-ионными батареями, зарядным устройством и адаптером для питания и зарядки батареи от сети.

Автоматическая система фильтров

4 позиционная фильтрация для оптимизации луча

Дисплей

2.7 дюймовый цветной сенсорный дисплей c поддержкой графики400 MHz Qualcomm Adreno 306 2D/3D

Безопасность

Защита доступа паролем и внутренняя защита паролем для администрирования.

Детектор

Кремниевый дрейфовый детектор SDD, разрешение 140 эВ FWHM по K-alpha линии Mn.

Управляющая электроника

1.2GHz quad ARM Cortex A53 64/32-bit, Память: 2GB LP-DDR3, Storage: 16 GB eMMC (storage).

Нормативы и сертификаты

CE, RoHS, USFDA registered, Canada RED Act, ГОСТ-Р, ТР ТС, внесен в Госреестр средств измерений РФ.

Импульсный процессор

12 битный процессор со скоростью оцифровки 80 MSPS 8K каналов MCA USB 2.0 для высокоскоростной передачи данных на главный процессор. Цифровая фильтрация реализована в FPGA для высокопроизводительной импульсной обработки  с пропускной способностью 20 нС — 24 мксек.

Источник возбуждения

Напряжение до 40 кВ, Ток до 200 мкА. Rh Анод and 10kV, 500 мкА для сплавов, 50 kV, Для других приложений, таких как геохимия, почвы, пластик 200 uA Au анод. Другие материалы анода могут быть предложены в зависимости от приложения.

Проверка калибровки

Для контроля калибровки используется  образец из 316 нержавеющей стали. Энергетическая калибровка полностью автоматизирована.

Аналитический диапазон

32 элемента. элементы варьируются в зависимости от приложения. Дополнительные элементы могут быть добавлены по запросу пользователя.

Доступные приложения

Сплавы, Геохимия (Mining), Почвы, Эмпирические, Драгметаллы, Экологические приложения. Новые приложения добавляются регулярно.

Библиотека

Стандартная библиотека имеет более 750 популярных российских, а также более 800 европейских и американских марок. Возможно быстрое переключение между библиотеками. Вы можете легко добавить новые марки используя программу ProfileBuilder
