Шахтные вакуумные печи



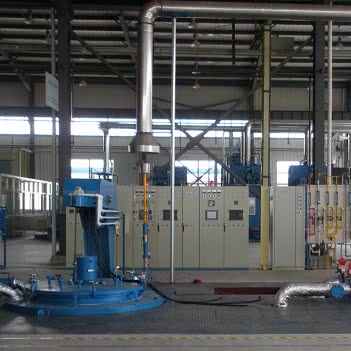

Электропечь сопротивления шахтная вакуумная модели UPF-100150

Производитель: Jiangsu Fengdong Thermal Technology Сo., Ltd

Технологический партнер: ORIENTAL ENGINEERING Co., Ltd (Япония)

Электропечь серии UPF – печь шахтного типа, с резистивным нагревом, вертикальной ретортой, цилиндрической рабочей зоной, системой вакуумной откачки и конвекционным нагревом садки в среде инертного газа.

Печь предназначена для проведения процессов спекания, отжига и отпуска, в частности, механически обработанных деталей и сварных деталей из титановых сплавов. Конвекционный нагрев позволяет добиться оптимальной температурной равномерности и времени нагрева садки. Защитный газ циркулирует по рабочей зоне, при этом он продувается с помощью специального вентилятора. Два отдельных вентилятора служат для охлаждения реторты при ее внешнем обдуве.

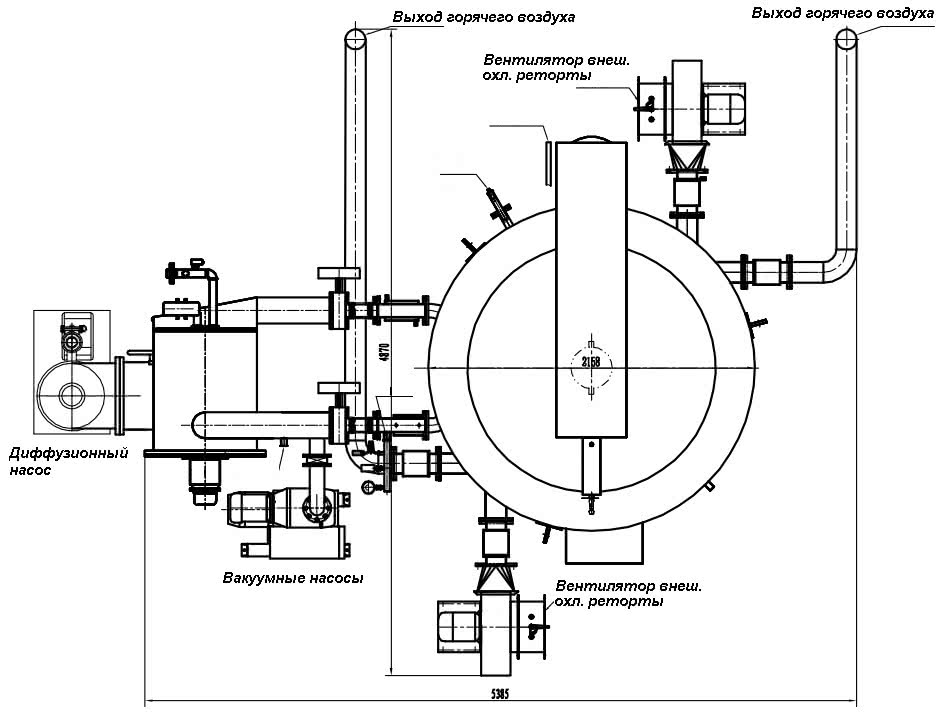

Вакуумная шахтная печь UPF100150 - вид сверху

Вакуумная шахтная печь UPF100150 — вид сверху

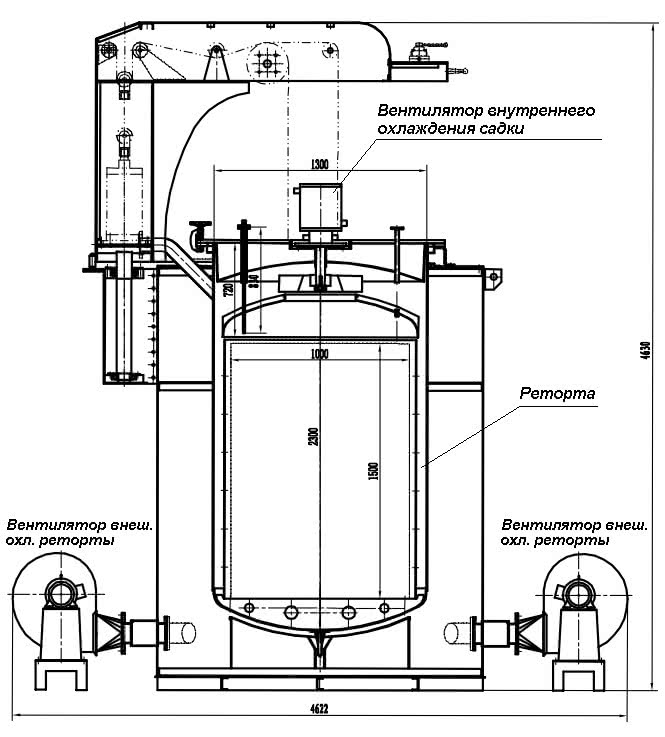

Вакуумная шахтная печь UPF100150 - вид сбоку

Вакуумная шахтная печь UPF100150 — вид сбоку

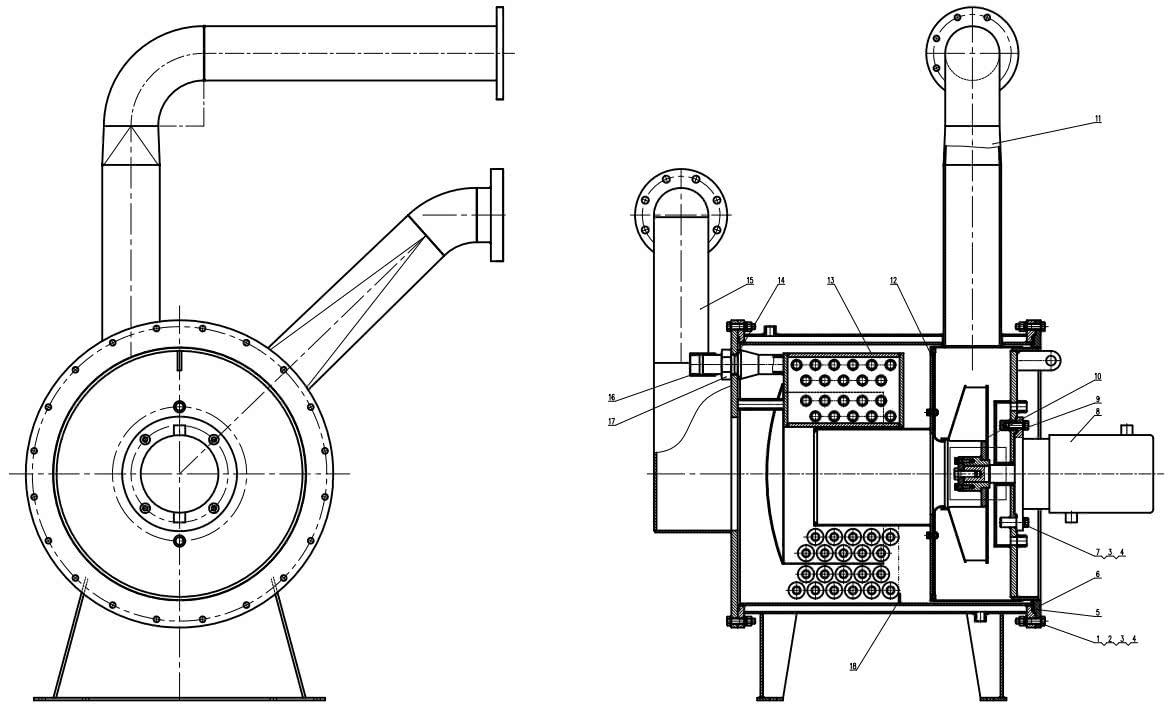

Вакуумная шахтная печь UPF100150 - вентилятор внешнего охлаждения реторты

Вакуумная шахтная печь UPF100150 — вентилятор внешнего охлаждения реторты

Для автоматического контроля скоростей нагрева/охлаждения, температуры и интервалов выдержки, т.е. выполнения технологического процесса по заданной программе с возможностью пополнения программ в случае необходимости, используется контроллер.

Данные технологического процесса регистрируются (архивируются) и отображаются (визуализируются) на мониторе шкафа управления. Для задания и отображения режимов и параметров термообработки применяется сенсорный экран. При производстве печи применяются качественные покупные компоненты производства Японии, США, Европы.



Основные технические характеристики

Рабочая зона

Эффективные (используемые) габариты1000 мм Диаметр
1500 мм Высота
Максимальная загрузка (масса садки) 1500 кг1500 кг
Размеры реторты1300 мм Диаметр
2600 мм Высота

Мощность нагрева

Мощность рабочей зоны180 кВт
Количество секций нагрева3

Вес печи

Вес печи (без садки), прибл.11000 кг

Язык интерфейса оператора, шильдиков

Шкаф управления, шильдикирусский/английский

Температурные параметры

Максимальная рабочая температура900 °C
Равномерность распределения температур в пустой рабочей зоне при давлении 1 бар (абс.) и температурах выше 400 °C+/- 10 °C
Точность поддержания температуры+/- 5 °C

Вакуумные параметры

Предельный уровень вакуума в пустой, холодной, чистой и сухой печи1 x 10^-5 мм рт.ст.
Рабочий уровень вакуума3,75 x 10 -4 мм рт.ст.
Натекание10 л*мкм рт.ст/с
Скорость откачки вакуумных насосов по DIN 28400
Механический вакуумный насос модели SV 300280 м3/ч
Вакуумный насос Рутса модели RA20012050 м3/ч
Диффузионный насос модели HS-166000 л/с

Параметры давления

Максимальное рабочее давление1080 мбар

Температура стенок печи

Температура стенок печи< 45 °C

Подключение и параметры помещения

Температура в рабочем помещении+5 … +45 °C

Параметры электропитания

Общая потребляемая мощность220 кВА
Источник электропитания380 В, 50 Гц, 3 фазы
Допуски на напряжение питания+10 / -10 %
Источник электропитания для шкафа управления220 В, 50 Гц, встроенный трансформатор на = 24 В
