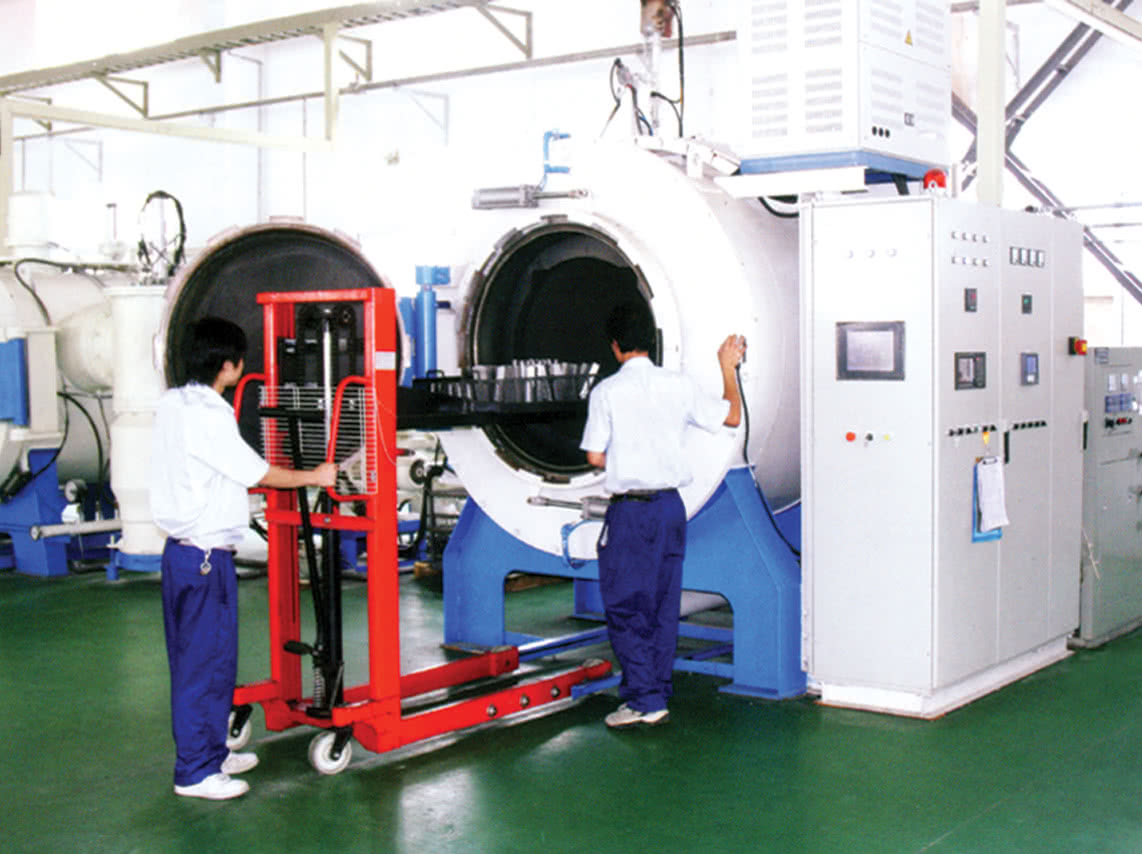

Вакуумные печи азотирования

Печи используются для вакуумного азотирования, нитроцементации механических частей приводов,
валов и других компонентов.

Особенности

  • Горизонтальная загрузка
  • Превосходный контроль температурного поля

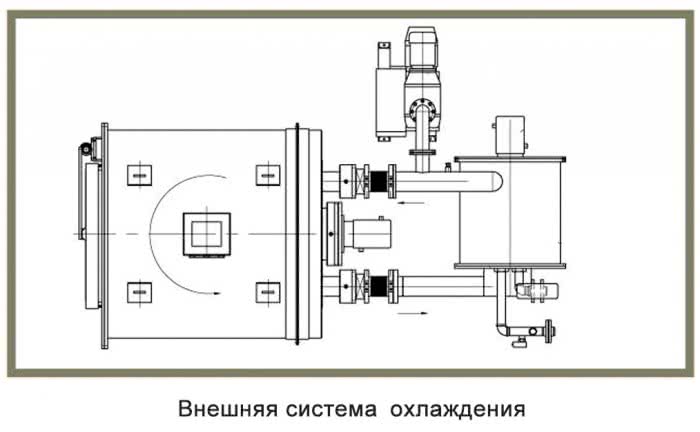

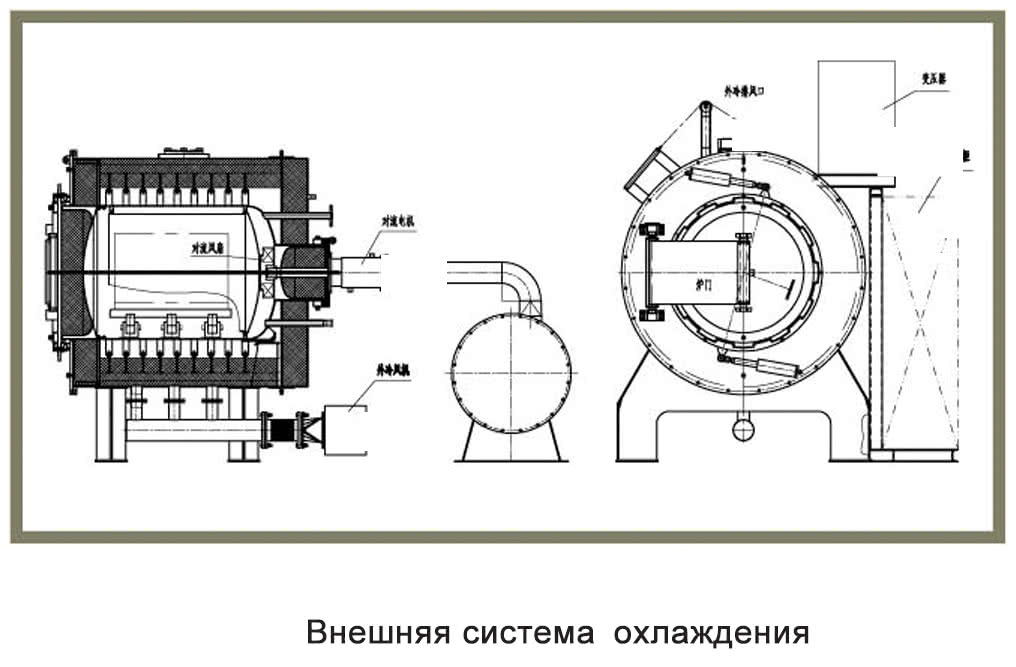

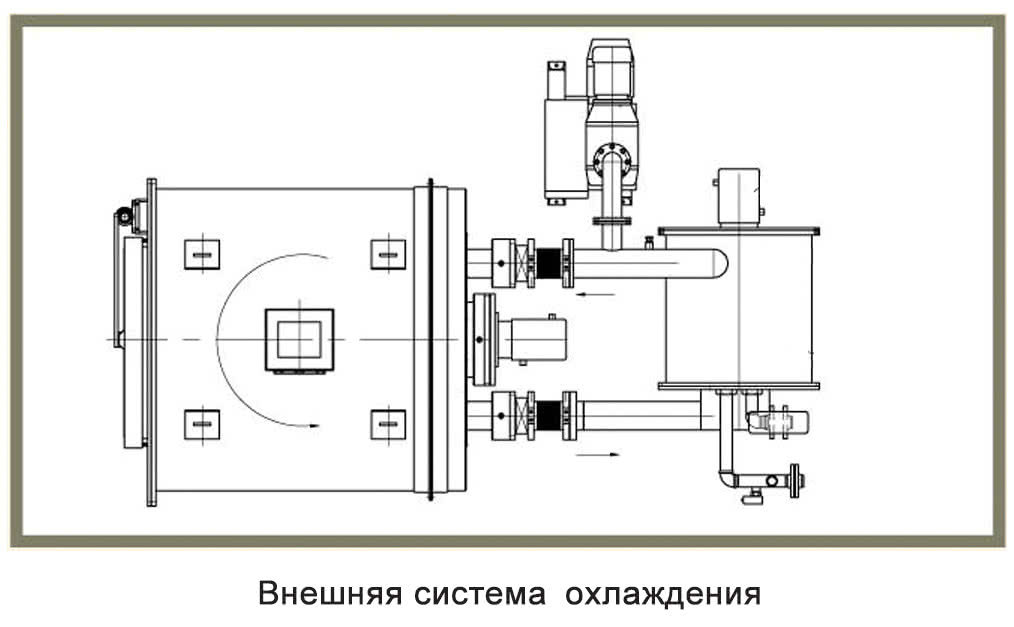

  • Короткий цикл охлаждения
  • Повторяемость результатов термообработки
  • Универсальность — возможность проведения азотирования, нитроцементации, предварительного отжига и отпуска
  • Высокая степень автоматизации, простота эксплуатации
  • Легкость технического обслуживания

Контроль процесса

Процесс азотирования — сложная химическая реакция, и ее результат определяется температурой, давлением в печи, временем, потенциалом азота и др. Компания FengDong использует в своих печах для вакуумного азотирования специальный датчик водорода. Кроме того, для достижения правильного газового баланса, используется высокоточный контроллер, позволяющий автоматически рассчитывать и регулировать подачу газовых компонентов.

Контроль температуры

Температура является одним из самых важных параметров при вакуумном азотировании. Температурная стабильность составляет ±1℃, а равномерность температурного поля ±5℃.Система может быть оснащена одной или несколькими термопарами для измерения температуры поверхности и внутренней температуры деталей во время термообработки.



Система управления

Используются надежные и простые в управлении контроллеры известных брендов. Вакуумные трубки, датчики давления, термопары и датчик водорода используются для сбора данных и обработки в контроллере.

Спецификации

Модель VKA.40.40.60 VKA.60.60.90 VKA.80.80.120 VKA.100.100.120
Размеры рабочей зоны (мм) 400х400х600 600х600х900 800х800х1200 1000х1000х1200
Рабочая температура (℃) 700 700 700 700
Диапазон рабочих температур (℃) 150-700 150-700 150-700 150-700
Перепад температур < ± 5 ℃ < ± 5 ℃ < ± 5 ℃ < ± 5 ℃
Характеристика электрической сети Напряжение  (В) 380 380 380 380
Мощность    (кВт) 100 120 180 350
Мощность нагрева (кВт) 80 100 160 300
Рабочий газ NH3 + N2 + CO2 + Воздух
Давление рабочего газа (бар (абс.)) 1 1 1 1
Параметры вакуума (мбар) < 5х10-2 < 5х10-2 < 5х10-2 < 5х10-2
Натекание (мбар*л/с) < 5х10-3 < 5х10-3 < 5х10-3 < 5х10-3
Вес садки (кг) 400 600 1000 2000
Установочные размеры (ШхВхД) (м) 3,7х2,4х4,5 4,5х2,6х7 5х2,8х7,5 6х4х9
Вес печи (кг) 4500 4800 7000 12000
