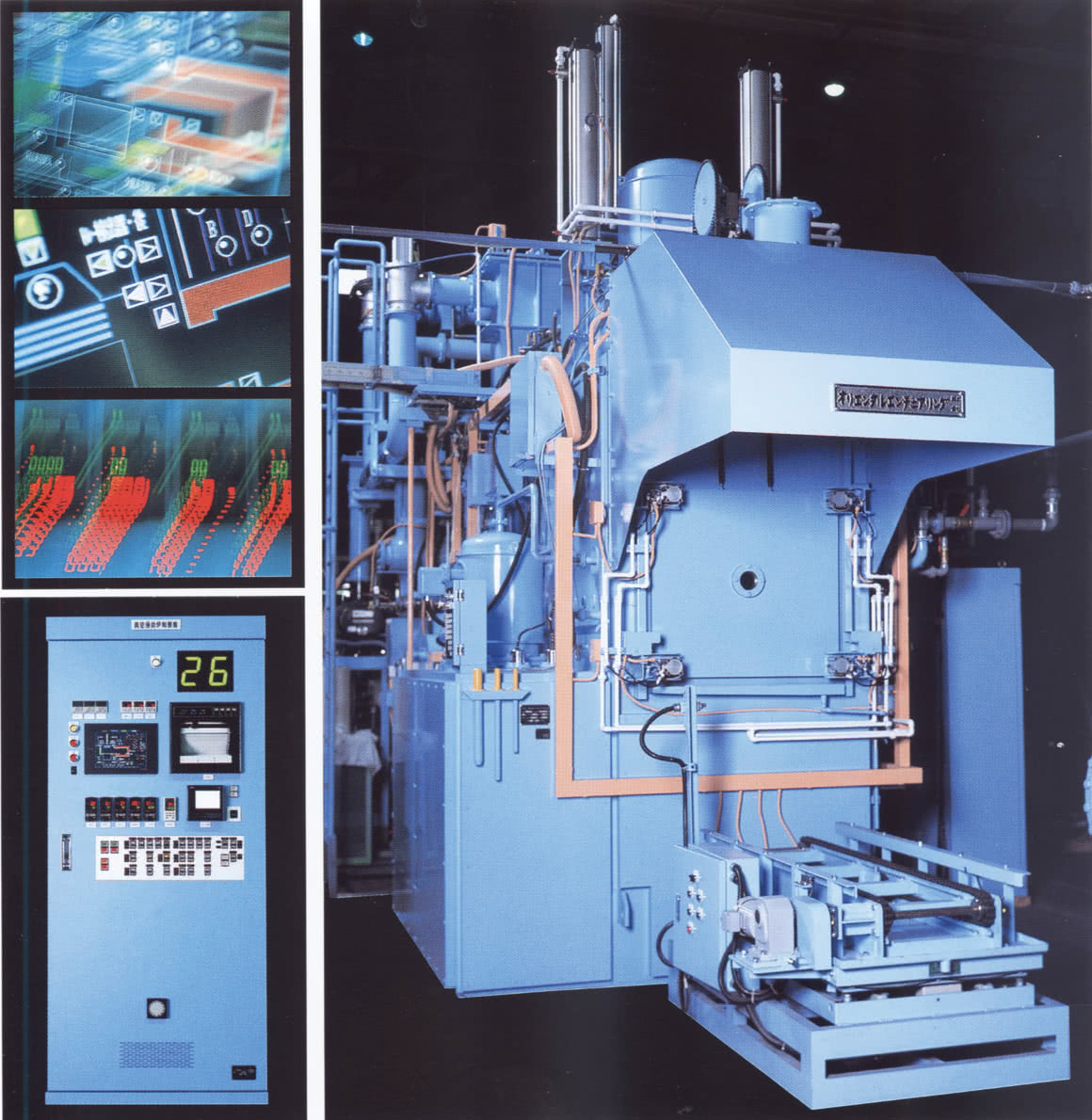

Вакуумные печи цементации

Особенности

  • Нет осаждения углерода
    Наличие специального датчика позволяет избежать чрезмерного наполнения рабочим газом камеры и значительно снижает уровень осаждения углерода
  • Низкие затраты
    По сравнению с газовой цементацией, цикл вакуумной цементации короче, что дает лучшую эффективность производства и экономит энергию
  • Высокое качество
    Нет окисления зерна по краям, хорошая однородность цементации, меньшие деформации
  • Экологическая чистота процесса
    Безопасный техпроцесс и отсутствие загрязнений окружающей среды
  • Превосходный контроль рабочей атмосферы
    Автоматическое управление потоком рабочего газа в
    зависимости от формы детали и площади ее поверхности

Применение

  • Цементация и закалка
  • Нитроцементация и закалка
  • “Светлая” цементация

Основными преимуществами данного типа оборудования являются:

  • короткий цикл цементации;
  • повторяемость параметров техпроцессов;
  • равномерность цементированного слоя;
  • регулирование в автоматическом режиме потока рабочего газа в зависимости от величины садки;
  • низкие затраты на обслуживание;
  • простота эксплуатации.

Области применения

  • Детали машин
  • Детали автомобилей
  • Инструменты
  • Прецизионные детали
  • Подшипники
  • Оснастка
  • Обрабатывающие инструменты

Сдвоенный датчик контроля рабочего газа и кислорода

Сдвоенный датчик контроля степени разложения углеводородов и содержания кислорода в печи обеспечивает точность управления вакуумной печью цементации. Система управления автоматически контролирует подачу рабочего газа в течение каждого цикла, что обеспечивает высокую стабильность термообработки.
Расход рабочего газа для каждого цикла сохраняется системой управления для последущего анализа и контроля качества процесса цементации.

Разложение углеводородов

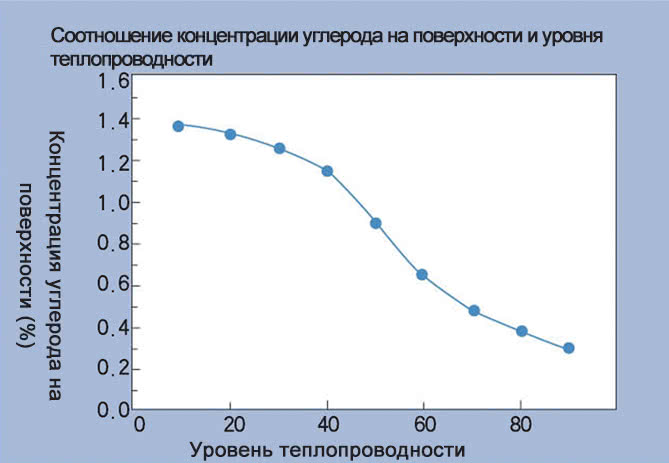

Датчик контроля степени разложения углеводородов измеряет концентрацию углерода на поверхности деталей путем определения скорости разложения углеводородов через изменение теплопроводности рабочей атмосферы.

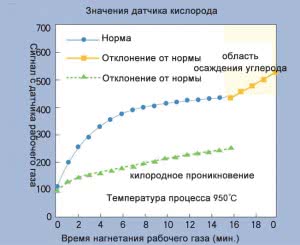

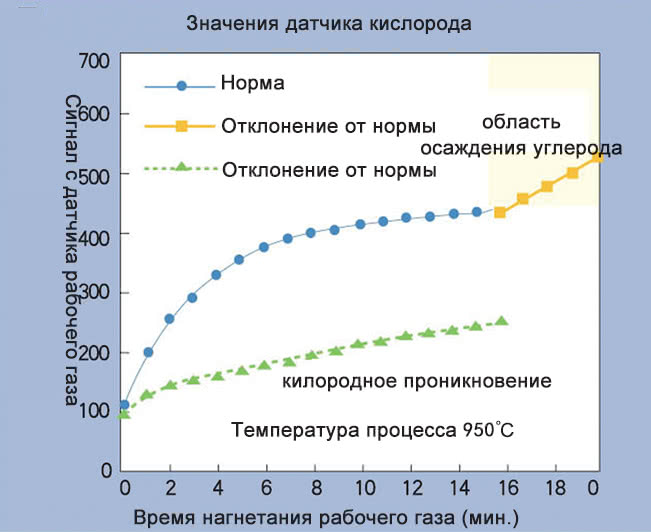

Датчик контроля кислорода

Датчик кислорода обеспечивает повторяемость качества процесса цементации путем обнаружения и контроля концентрации кислорода в печи.

Спецификации

Тип печи VCQ.200 VCQ.400 VCQ.600 VCQ.1000
Рабочая температура (℃) 800 – 1050 (макс. 1100)
Метод нагрева Электрический
Мощность    (кВт) 69 93 115 210
Рабочий газ Углеводород
Размеры рабочей зоны (ШхВхД) (мм) 380х350х760 600х600х900 600х600х1200 760х800х1200
Вес садки (кг) 200 400 600 1000
Закалка в масло Рабочая температура (℃) 60-130
Объем масла (л) 2500 4700 5800 11500
Тепловая мощность (кВт) 18 24 30 42
Установочные размеры (ШхВхД) (м) 3,35х4,16х4,51 3,83х5,28х5,05 3,83х5,28х5,65 5,12х6,61х7,75
