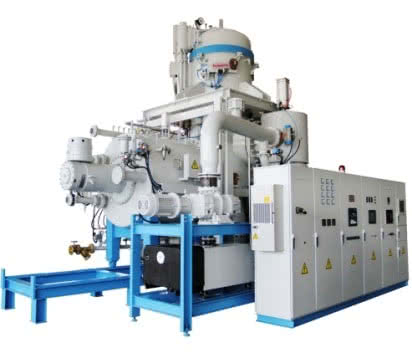

Вертикальные печи с газовым охлаждением
Вакуумные печи вертикальной конфигурации используются для закалки и отжига длинных, либо высоких изделий, для которых требуется обработка в вертикальном положении, таких, как трубки, валы и т.п.
Основные типы вертикальных вакуумных печей:
— с верхней загрузкой
— с нижней загрузкой
Особенности
- Высокая равномерность температурного поля в рабочем пространстве печи
- Равномерное охлаждение
- Регулировка скорости охлаждения
- Малое время цикла
- Конвекционный нагрев
- Запатентованная технология закалки инертным газом высокого давления
- Система реверса охлаждающего газа
Назначение
- Закалка высоколегированных сталей
- Закалка, отжиг и отпуск легированных сталей
- Пайка и спекание
- Проведение нескольких операций за один цикл, например, пайка и последующая закалка
Закалка и охлаждение

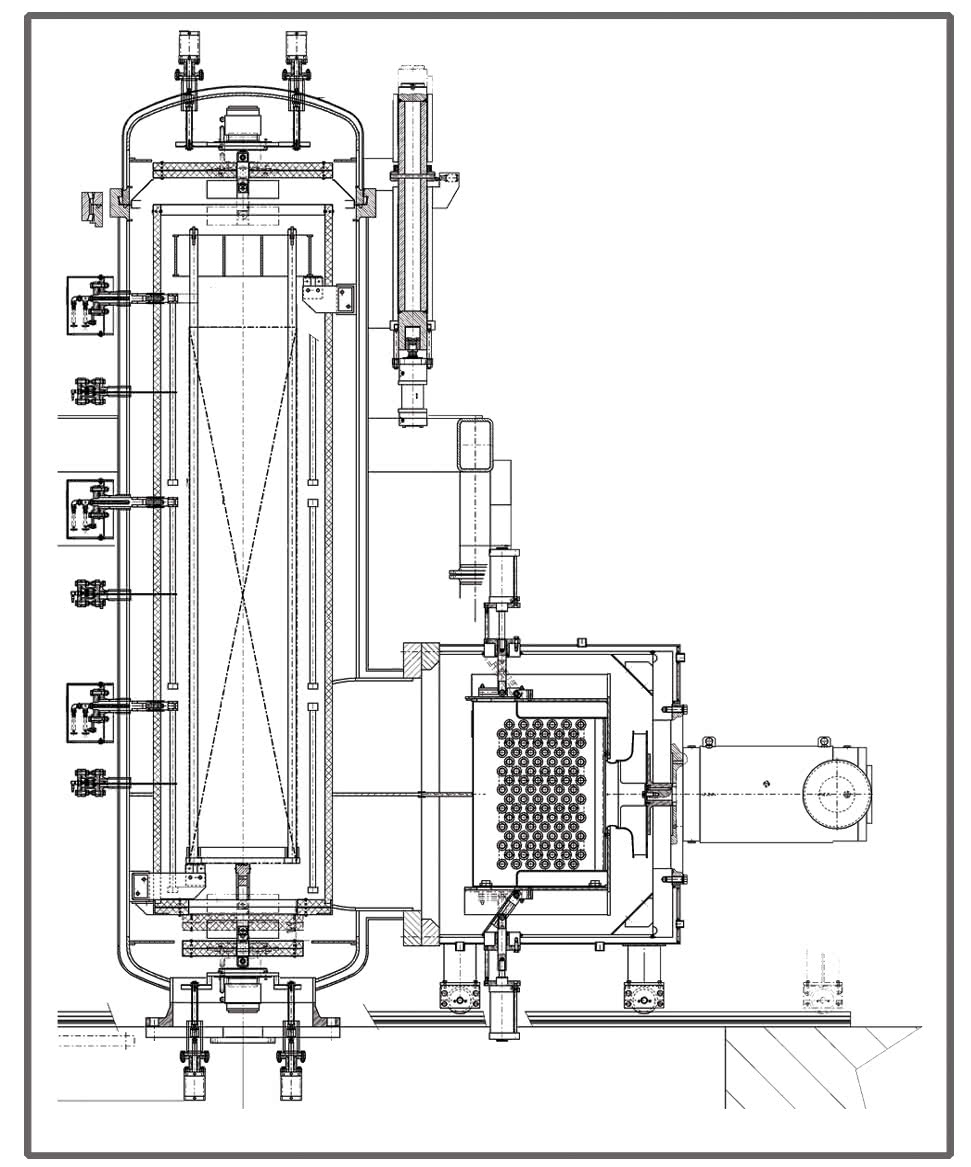

Мощный двигатель с вентилятором и теплообменник монтируются на корпусе рабочего отсека. Инертный газ протекает по каналам из горячей зоны к теплообменнику, охлаждается в нем, затем поступает к садке и охлаждает ее.
Газ поступает из верхней или нижней части, частота реверса потока задается программно.
Данный метод охлаждения снижает температурную неравномерность на садке и, соответственно, ее деформацию.
Система нагрева

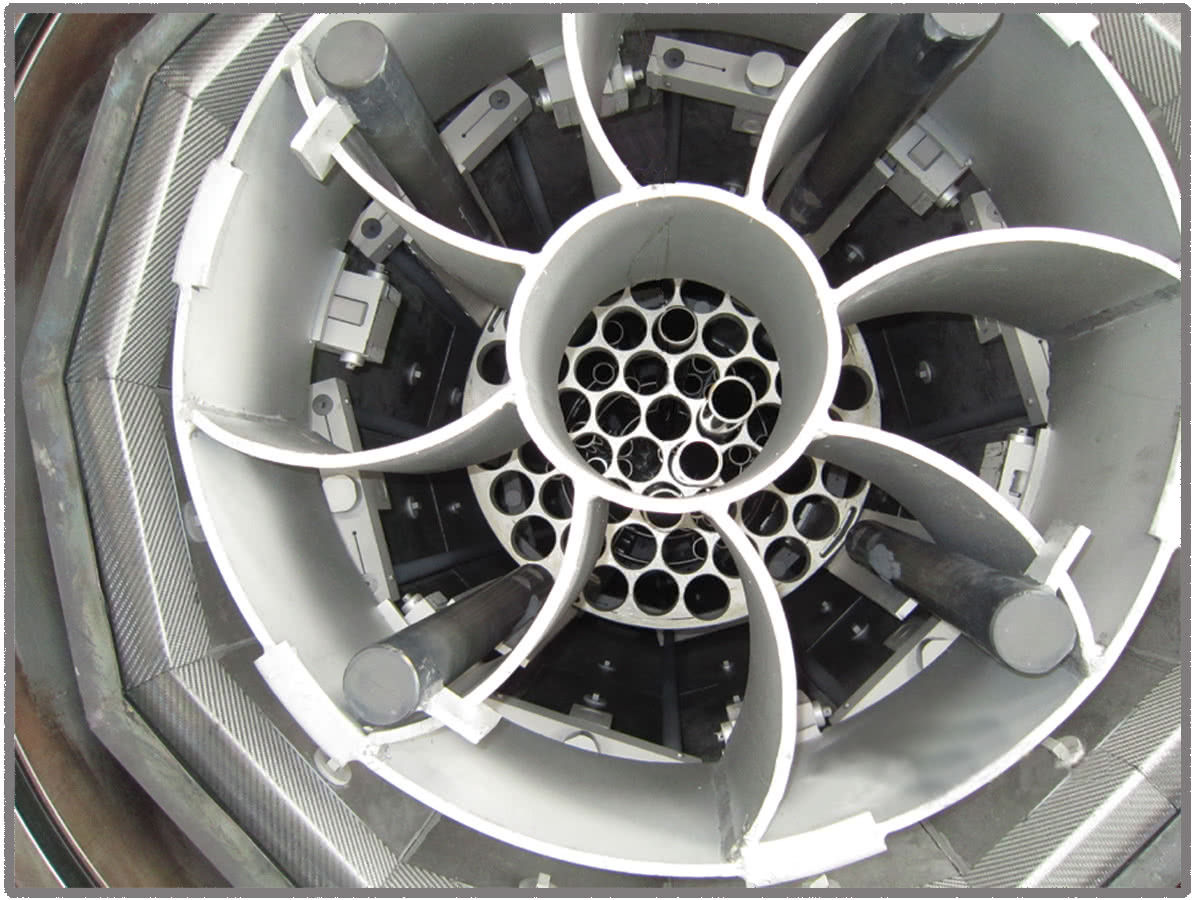

Горячая зона печи конструктивно выполнена в виде вертикально установленного цилиндра. Нагреватели и теплоизоляция изготовлены из графита. Нагреватели равномерно расположены вокруг стенки печи и разделены на несколько зон по высоте, для обеспения независимого управления каждой зоной.
Конвекционный нагрев
Для лучшей передачи тепла материалу при невысоком уровне температур (меньше 800℃) может быть использован конвекционный нагрев. Для этого в печь после вакуумирования нагнетается инертный газ (азот) под давлением 1,5-2 бар. Привод циркуляционного вентилятора установлен в центре двери печи. В процессе конвекционного нагрева достигается повышенная равномерность температурного поля в рабочей зоне печи.
Спецификации
| Модель | VBNQ.40.200 | VBNQ.60.300 | VBNQ.80.400 | |
| Размеры рабочей зоны (мм) | Ø 400х2000 | Ø 600х3000 | Ø 800х4000 | |
| Рабочая температура (℃) | 1300 | 1300 | 1300 | |
| Перепад температур при вакуумном нагреве | < ± 5 ℃ | < ± 5 ℃ | < ± 5 ℃ | |
| Характеристика электрической сети | Напряжение (В) | 380 | 380 | 380 |
| Мощность (кВт) | 150 | 270 | 350 | |
| Общее энергопотребление (кВт) | 200 | 400 | 490 | |
| Давление азота при охлаждении (бар (абс.)) | 2, 6, 10 | 2, 6, 10 | 2, 6, 10 | |
| Параметры вакуума | Низкий вакуум (мбар) | < 5х10-2 | < 5х10-2 | < 5х10-2 |
| Высокий вакуум (мбар) | < 5х10-5 | < 5х10-5 | < 5х10-5 | |
| Натекание (мбар*л/с) | < 5х10-3 | < 5х10-3 | < 5х10-3 | |
| Вес садки (кг) | 400 | 600 | 800 | |
| Установочные размеры (ШхВхД) (мм) | 3000х5200х5500 | 4000х6200х6500 | 4800х6800х7500 | |
| Вес печи (кг) | 16000 | 20000 | 24000 | |
