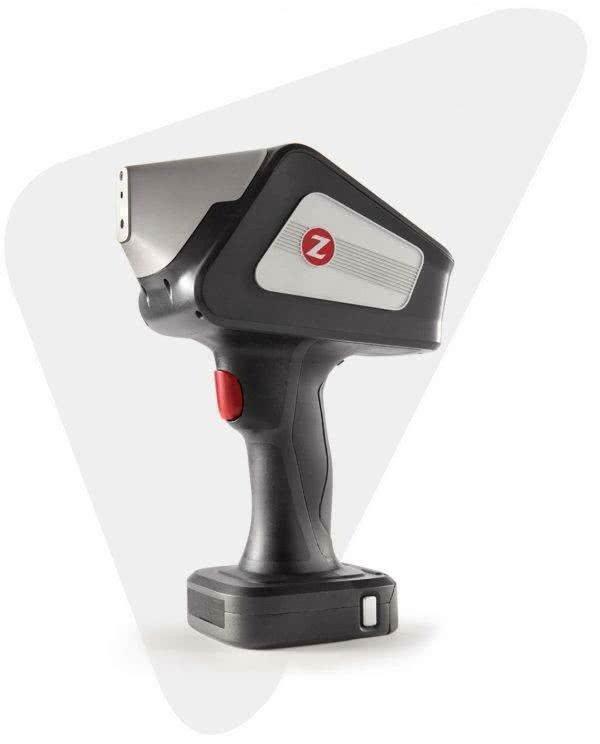

Лазерный спектрометр Z200С+ для анализа металлов

Лучший портативный анализатор для анализа всех видов стали

Уникальный лазерный анализатор химического состава металлов с определением содержания Углерода в высоко- и низколегированных сталях, а также чугунах. Лазерный спектрометр SciAps Z-200 C+

SciAps Z-200 C+Портативный Лазерный Спектрометр, основанный на технологии лазерно-искровой эмиссионной спектрометрии (ЛИЭС/LIBS), с возможностью полного химического анализа сплавов, включая определение содержания Углерода (С) и Бериллия (Be)

Лазерный спектрометр Z-200 C+ работает по схожему с классическими оптико-эмиссионными спектрометрами принципу, испаряя часть анализируемого материала и анализируя спектр излучения, испускаемого испаряемым материалом. Благодаря использованию маленького мощного лазера получилось воспроизвести возможности больших спектрометров в небольшом портативном анализаторе металлов массой 1,8 кг. Использование лазера также позволяет осуществлять растрирование и автоматически в рамках одного анализа испарять материал в нескольких точках для уменьшения влияния неравномерного распределения химических элементов в объеме образца и повышения сходимости, а оставляемый прожиг не превышает 1 мм2 и 10-15 мкм в глубину.

Для анализа спектра в портативном анализаторе металлов Z-200 C+ используются три встроенных спектрометра высокого разрешения, обеспечивающие анализ волн в диапазоне от 190 до 625 нм. Один из них служит непосредственно для анализа излучения, соответствующего углероду, в диапазоне от 190 до 230 нм, что позволяет точно определять содержание углерода в сталях от 0,007 %.



Уникальным преимуществом лазерного спектрометра Z-200 C+ является встроенная в ручку анализатора система продувки аргоном. Благодаря проведению анализа в аргоновой среде в десять раз увеличивается интенсивность анализируемого излучения, в связи с чем в несколько раз улучшаются показатели по точности стабильности результатов, а также пределы обнаружения легких элементов. Мини баллончики с аргоном вставляются в ручку прибора, позволяя проводить по-настоящему мобильный, быстрый анализ в труднодоступных местах. В сочетании с небольшими, по сравнению с оптико-эмиссионными спектрометрами, входным отверстием и местом анализа расход аргона с портативным анализатором металлов Z-200 C + гораздо экономнее и одного маленького баллончика хватает на 200 анализов с определением углерода и 600 анализов без углерода. В комплекте обычно поставляется комплект из 100 баллончиков.



Лазерный спектрометр Z-200 C+ имеет предустановленные калибровки на Низколегированные (Железная основа) и Высоколегированные (Нержавеющая основа) стали.

Помимо стали Z-200 C+ может определять состав цветных сплавов на пяти основах — Al, Ni, Ti, Cu, Co. В отличие от РФ-анализаторов, лазерный спектрометр Z-200 C+ не испытывает трудностей с анализом легких элементов, таких как Mg, Si, Al, а также способен определять Be (Бериллий), что крайне важно при анализе бериллиевых бронз. Дополнительные Основы для анализа сплавов на любой основе могут быть добавлены во время заказа или позже в любое время.



Доступные заводские калибровки:

Основная программа лазерного анализатора Z-200 C+ — приложение Углерод, поставляется в двух вариантах:

Углерод+: калибровка для анализа химического состава всех видов сталей с определением углерода. Выбор основы (железная или нержавеющая) происходит автоматически во время анализа

Углерод: калибровка для анализа химического состава низколегированных сталей с определением углерода

Калибровка Чугуны: расширяет калибровочные диапазоны по углероду и позволяет точно анализировать химический состав белых и отбеленных чугунов.



Для анализа цветных сплавов используется приложение Сплавы, устанавливается опционально по вашим потребностям:

Сплавы 5 основ: калибровка для анализа химического состава сплавов на основах Ni, Cu, Al, Ti, Co

Сплавы 6 основ: калибровка для анализа химического состава сплавов на основах Ni, Cu, Al, Ti, Co, Stainless (нержавеющие стали), при использовании приложения Углерод только для низколегированных сталей

Также возможно подключение только одной, двух основ цветных сплавов на выбор, для уменьшения стоимости комплекта



Лазерный анализатор Z-200 C+ будет отличным подспорьем для сварочных работ — программное обеспечение включает также расчёт и показ Углеродных Эквивалентов, Отношение Примесей и другие показатели, необходимые для выбора технологии сварки.



Приложение Трубопровод: режим для определения химсостава и подтверждения марок трубопроводных сталей в соответствии с международной методикой API.

В соответствии с требованиями PHMSA и общими требованиями к трубопроводам портативный анализатор металлов Z-200 C+ определяет содержание углерода, углеродные эквиваленты (CE) и концентрации легирующих элементов Si, Ti, V, Mn, Cr, Cu, Ni, Nb, Mo и других элементов с требуемой точностью.

Основываясь на требованиях отрасли, было создано специальное Приложение для трубопроводов, предназначенное в первую очередь для Углерода и Углеродных Эквивалентов (CE), в соответствии с методикой 5L Американского Института Нефти (API).

Новое Приложение Трубопровод было разработано когда крупнейший оператор трубопроводов в мире провел испытания с лазерным спектрометром Z-200 C+ и утвердил его для своих предприятий.

Приложение Трубопровод – это специальная программа для тестирования материалов трубопровода и сварных швов.

Программа имеет заранее установленный протокол испытаний, предложенный лидерами трубопроводной промышленности.

По этой программе выполняется 5 тестов, отклоняются самое высокое и самое низкое значения по Углероду и выдается среднее из оставшихся трех результатов. Время тестирования составляет около 15 сек.



Ключевые возможности лазерного анализатора Z-200 C+

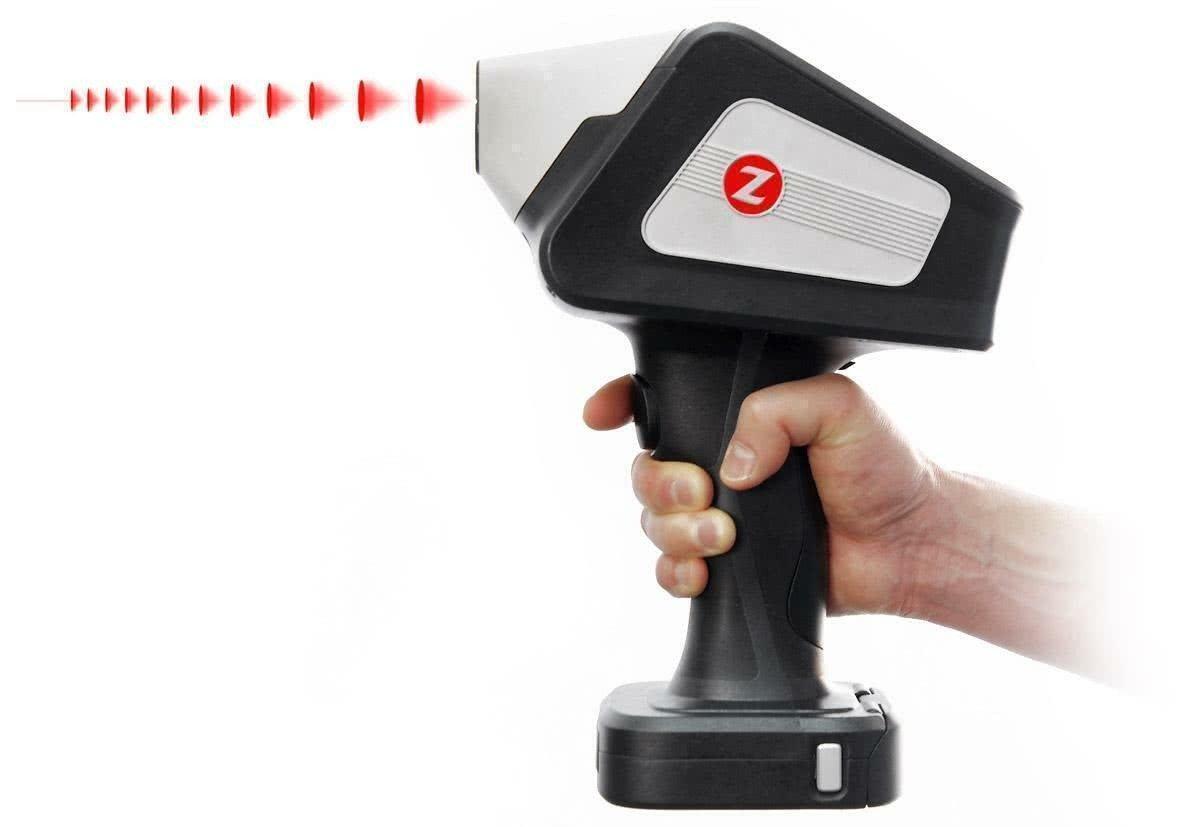

Высокая энергия и частота лазерного импульса Лазерный спектрометр SciAps Z-200 C+

Энергия лазера SciAps составляет 5-6 мДж/импульс с частотой 50 Гц. Как известно, для точного анализа на искровых ОЭС требуется тщательная подготовка поверхности образца. Высокая энергия и частота лазера позволяют прожигать сквозь верхний, загрязненный слой и значительно улучшают точность анализа. Однако, для особо точных результатов, особенно при анализе углерода, так же как и на ОЭС, требуется предварительная зачистка поверхности.

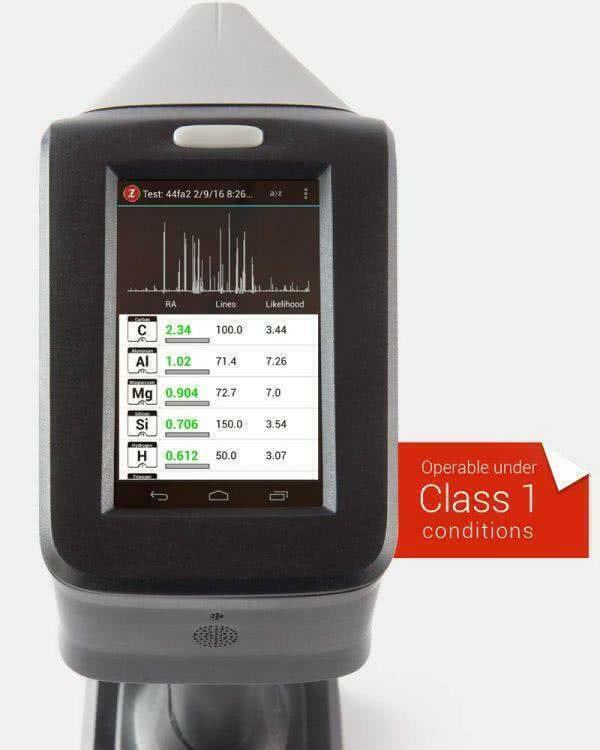

Безопасность Результаты измерений лазерного спектрометра SciAps Z-200 C+

Анализатор металлов Z-200 C+  относится к 1 классу безопасности, благодаря системе обнаружения образца, которая блокирует лазер при отсутствии образца перед окошком и мгновенно прекращает тест при отдалении образца на 6 мм. И никакого рентгеновского излучения, в связи с чем использование лазерного спектрометра абсолютно безопасно для оператора и делает его применение выгодным в условиях работы с повышенным радиационным фоном — на АЭС, атомных производствах и т.д.

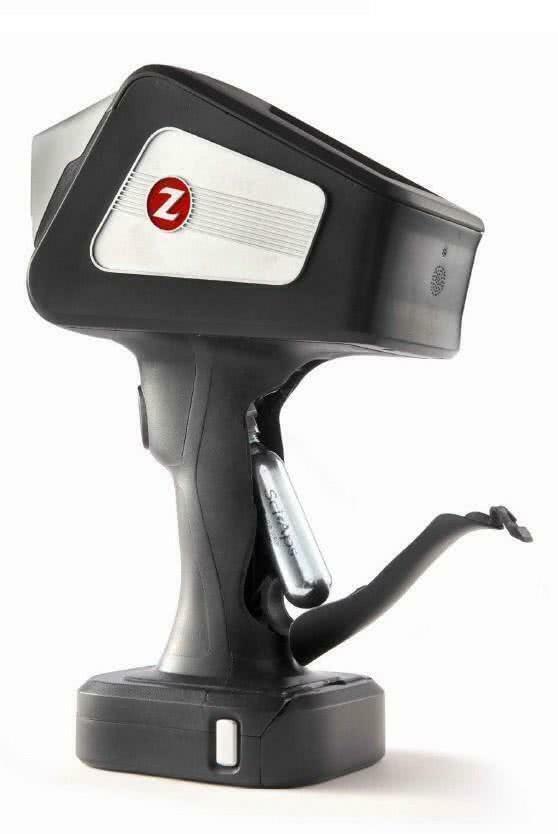

Обдув аргоном Лазерный спектрометр SciAps Z-200 C+

Система подачи аргона OptiPurge обеспечивает 10-кратный выигрыш в точности при анализе, чем не обладает ни один другой портативный лазерный спектрометр



Мини баллончики с аргоном встроены в ручку анализатора. Одного баллончика хватает на 200 тестов с углеродом. Также можно подключить промышленный баллон или поясную канистру 4-кратного объёма с помощью трубок в случае использования спектрометра в лабораторных условиях

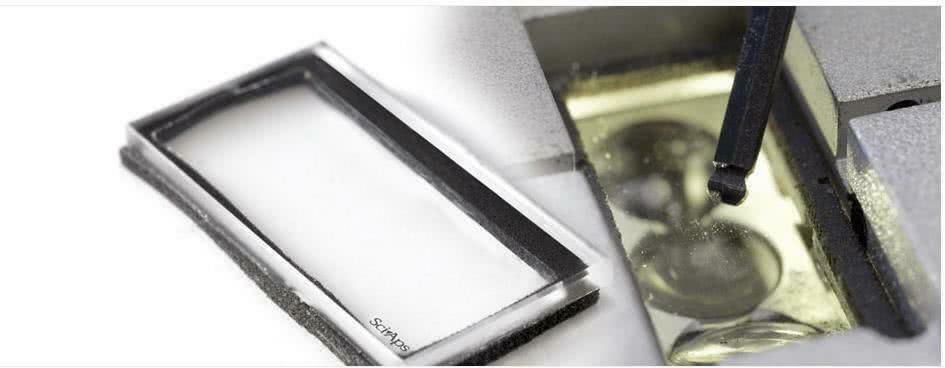

Без хрупких рентгеновских детекторов Лазерный спектрометр SciAps Z-200 C+

В портативном анализаторе металлов Z-200 C+ используется практически непробиваемое кварцевое стекло. Так как собирается видимое и УФ излучения, можно поставить относительно толстое стекло надёжно защищающее спектрометр.

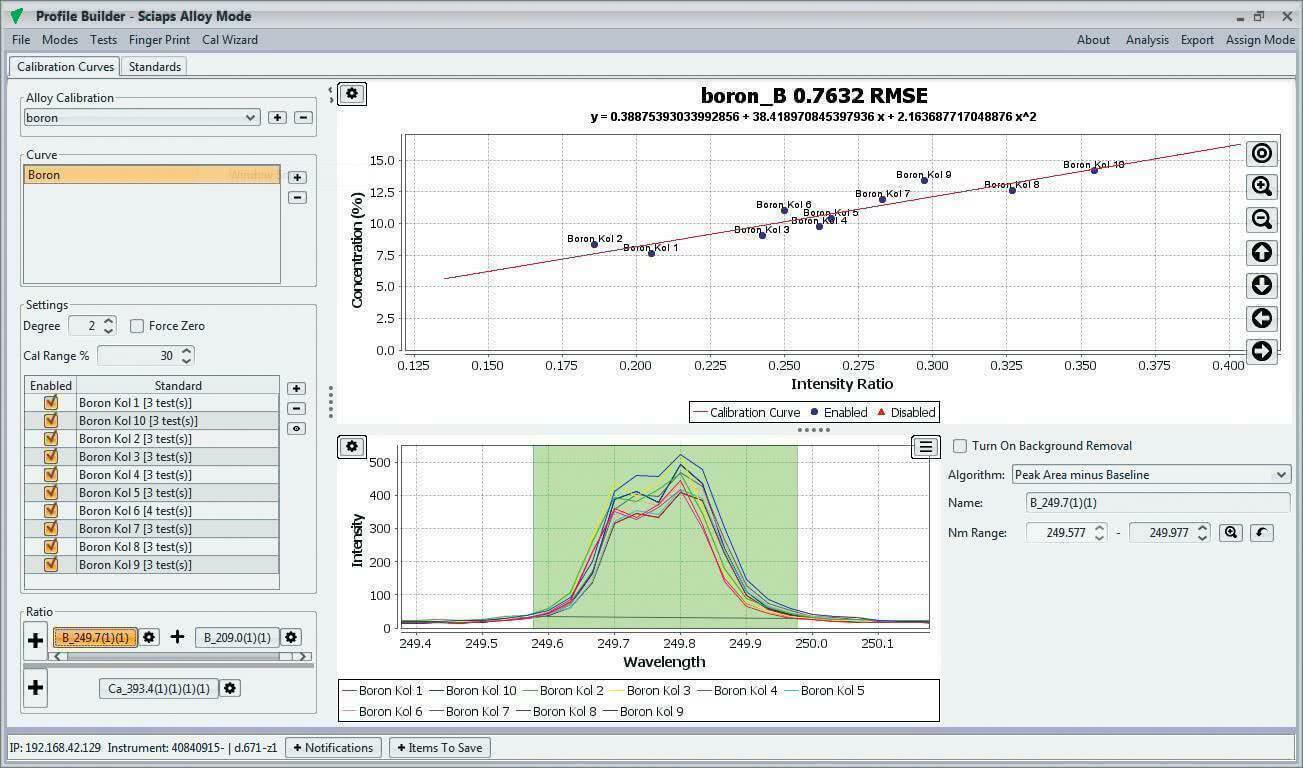

Программное обеспечение для ПК Profile Builder ПО для ПК Profile Builder

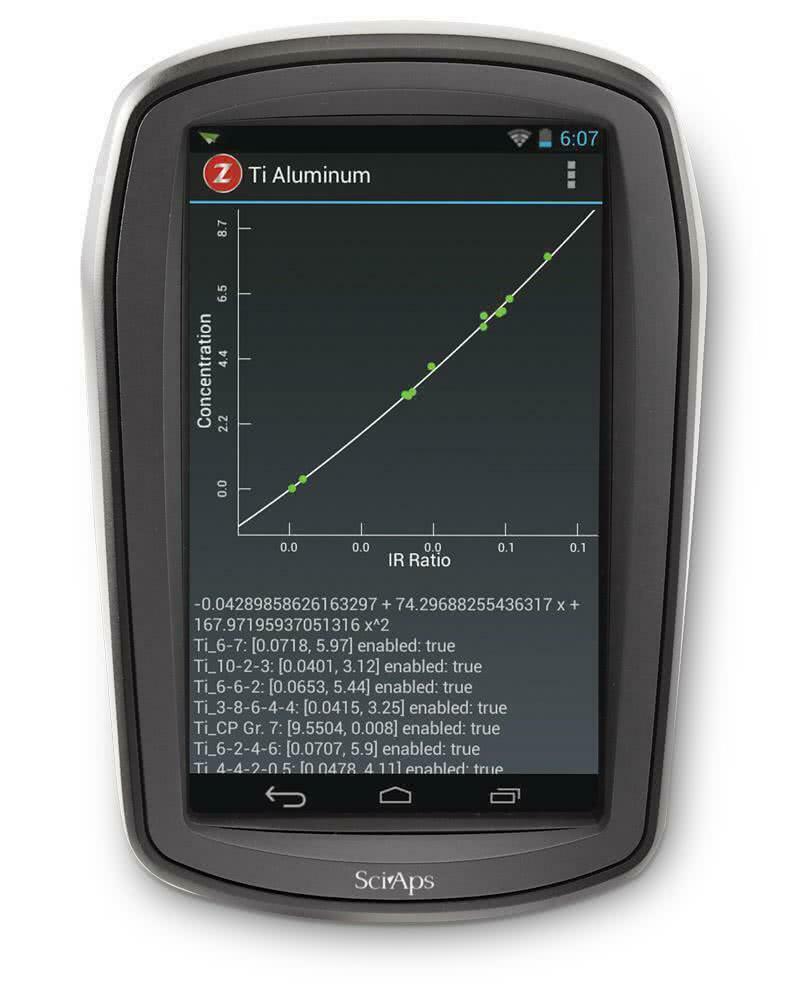

Программное обеспечение для ПК позволяет создавать свои эмпирические калибровки, управлять настройками анализатора и параметрами анализируемых элементов, редактировать марочник, создавать новые марочники, вносить контрольные образцы, напрямую анализировать полученный спектр.

Автокалибровка длины волны и автофокус с помощью встроенного образца, исключают возможность ошибки оператора и ускоряют процесс работы

Встроенная видеокамера высокого разрешения позволяет точно выбрать место анализа.

Лазерный спектрометр SciAps Z-200 C+

Лазерный спектрометр Z-200 C+ работает на платформе Android, удобен в использовании и прост в обучении, как обычный смартфон. Использование этой платформы позволяет легко передавать данные на другие устройства с помощью Wi-Fi, Bluetooth, USB или по электронной почте. ПО анализатора автоматически генерирует отчеты по произведенном анализе в необходимом формате PDF или в таблице Excel.















Технические Характеристики.
Назначение Определение химического состава металла для определения марки стали.
Диапазон анализируемых элементов Определяет химические элементы в составе металла в диапазоне от лития до урана (включая углерод) за исключением H, F, Br, Cl, N, O, S, Rb, Ce и K.
Диапазон измерений массовой доли элементов От 0,02%
Режим очистки, позволяющий избежать шлифовки при анализе образцов с загрязненной и окисленной поверхностью. Встроенная функция подготовки поверхности образца «Burst Cleaning Mode» методом лазерной зачистки
Вес с баллончиком аргона и батареей питания 1,8 кг
Частота повторения лазерного источника/импульса 50 Гц
Система подачи аргона Встроенные, сменные баллончики для работы в аргоновой среде (прибор имеет возможность подключения промышленных баллонов с аргоном высокой чистоты 99,998 и выше). Одного баллончика хватает на 600 измерений без углерода и 200 тестов с углеродом.
Питание Питание от аккумуляторов с внешним зарядным устройством
Дисплей Сенсорный 5-ти дюймовый цветной дисплей
Объем памяти 16 GB
Подключение к прибору Wi-fi, Bluetooth, USB.
Визуализация прицела Встроенная видеокамера для прицела
Образец для калибровки Встроенный образец для автоматической калибровки
Библиотека марок Встроенная библиотека на более чем 800 марок сплавов по Российским и зарубежным стандартам
Количество одновременно определяемых химических элементов От 33
Пределы допускаемой относительной погрешности измерений ±10%
Минимальная продолжительность работы в автономном режиме 10 ч.
Рабочая температура окружающего воздуха от – (минус) 20 °С до +50°С
