IPLEX RX/RT
IPLEX RX/ IPLEX RT это легкие промышленные видеоскопы, которые имеют уникальный процессор изображений PulsarPic, позволяющий воспроизводить чрезвычайно яркие и четкие изображения. Приборы имеют большой 6.5” дюймовый (165 мм) монитор дневного обзора с антибликовым покрытием.
Исключительное качество изображения для максимальных результатов эндоскопического контроля
Лучшее качество изображения
Видеоскопы IPLEX RX и RT обеспечивают наилучшее качество изображения. Уникальный видеопроцессор PulsarPic снижает уровень помех и повышает резкость, обеспечивая изображение с исключительно высоким разрешением. IPLEX RX и RT достоверно и ярко воспроизводят мельчайшие дефекты, а резкие и четкие изображения дают оператору полноту сведений о состоянии объекта контроля.
Четкие и яркие изображения с минимальным уровнем шума.
 |  |
| Сверление | Подшипник мультипликатора ветроэнергетической установки |
Система подсветки в 2 раза ярче
IPLEX RX и RT оснащены новой светодиодной системой подсветки, которая примерно в два раза ярче, чем у обычных видеоскопов, что позволяет в динамическом режиме регулировать светоотдачу для снижения эффекта ореола при контроле металлических или отражающих поверхностей.
Видеопроцессор PulsarPic интеллектуально взаимодействует с системой подсветки и оптимизирует количество света для получения очень ярких, четких и резких изображений.
Четкие изображения как темных, так и ярких областей.
 |  |
| Лопатки компрессора ГТД | Камера сгорания авиационного двигателя |
Четкость воспроизведения фото и видео материалов
Сравнение размеров изображений
IPLEX RX и RT позволяют записывать сделанные данными видеоскопами фотографии формата JPEG и видеокадры MPEG-4 на съемный флеш-накопитель USB.
Улучшенное качество записанных фотографий и видеокадров обеспечивает проведение точной диагностики
не только в полевых условиях, но также в офисе — с использованием нашего бесплатного программного обеспечения InHelp для обработки изображений.
Большой монитор для улучшения отображения информации
Компактные видеоскопы IPLEX RX и RT оборудованы 6,5-дюймовым монитором. На большом мониторе четко отображаются мелкие дефекты с удобного для контролеров расстояния, что обеспечивает простоту идентификации повреждений и дефектов.
Патентованная технология расширенного динамического диапазона
IPLEX RX оснащен уникальной функцией обработки изображений WiDER, с помощью которой выявляются самые темные зоны изображения без размывания деталей более ярких областей. Инновационная технология обеспечивает оптимальный эндоскопический контроль обширных и даже сильно отражающих зон.
Кроме того, IPLEX RX снабжен функциями регулировки резкости и цветокалибровки для создания изображений улучшенного качества в зависимости от условий наблюдения и применения.
 |  |
| Резкость: уровень 1/ цвет: при стандартном/нормальном усилении | Резкость: уровень 2/ цвет: усиление в насыщенном режиме/при использовании WiDER |
Простота в работе для всех типов задач эндоскопического контроля
Компактная и портативная конструкция
IPLEX RX и RT весят всего 2,9 кг, включая ионно-литиевую аккумуляторную батарею, рассчитанную на два часа работы. Компактная и портативная конструкция обеспечивает легкость доставки IPLEX RX и RT до места осмотра. Приборы удобны в использовании в труднодоступных местах. Блок управления зондом имеет вес порядка 1,0 кг.
 |  |
| Переноска IPLEX RX по лестнице с помощью наплечного ремня | Компактная и аккуратная конструкция для удобной переноски в одной руке |
Удобный эндоскопический контроль и оптимальные режимы применения
Универсальная конструкция IPLEX RX и RT обеспечивает удобную эксплуатацию оператору с практически любым уровнем подготовки. Во время эндоскопического контроля поворотные рукоятки монитора трансформируются в подставку, благодаря чему можно установить видеоскоп в любом месте для оптимизации расстояния и углов наблюдения. Видеовыход IPLEX RX и RT позволяет выполнять групповой или удаленный эндоскопический контроль путем подключения внешнего монитора. Кроме того, IPLEX RX и RT можно переносить на плечевом ремне или подсоединять к штативу.
 |  |
| Одно и то же эндоскопическое изображение просматривается двумя операторами на внешнем мониторе VGA, подключенном к IPLEX RX для удаленного наблюдения | Для установки на поверхности IPLEX RX используется поворотная обрезиненная рукоять |
Широкий выбор зондов
Для IPLEX RX и RT предусмотрен широкий диапазон зондов, позволяющий выбрать оптимальный для конкретного приложения. Зонды представлены в диаметре от 4,0 мм до 6,0 мм и длине от 2 м до 7,5 м.
Плавное и точное приближение к объекту контроля
Артикуляция по технологии TrueFeel, которая обеспечивает точный и хорошо контролируемый изгиб дистального конца зонда
Инновационные технологии артикуляции, которыми оборудованы IPLEX RX и RT, обеспечивают плавное и точное наведение объектива и доставку зонда на максимальную глубину — к самым труднодоступным местам эндоскопического контроля.
Усовершенствованный пульт управления с артикуляцией TrueFeel оснащен точным и удобным джойстиком, который поворачивается легким прикосновением и плавно изгибает дистальную часть зонда во всех направлениях. На джойстике ощущается обратная связь по усилию изгиба, если зонд упирается в препятствие.
В конструкцию зонда входит уникальная технология Tapered Flex, которая оптимизирует продольную гибкость зонда для достижения превосходной маневренности и устойчивости при введении/извлечении зонда по сложным траекториям.
Быстрое и легкое управление
Легкий и компактный блок управления, оснащенный кнопками быстрого доступа, выполняет более 14 операций одним касанием
Наиболее часто применяемые операции, такие как артикуляция зонда, настройка и запись изображения, легко активизируются нажатием специальных кнопок быстрого доступа, расположенных на легкой рукоятке. Меню настройки IPLEX RX и RT имеет упрощенную структуру для обеспечения легкого и быстрого управления.
Интуитивно понятные пиктограммы меню
Интуитивно понятное меню IPLEX RX с пунктами основных пиктограмм.
Отображение всех меню IPLEX RX и RT осуществляется с помощью понятных пиктограмм. Дефектоскопист может интуитивно распознавать меню и эффективно управлять требуемыми функциями или настройками.
Прочность и долговечность для надежной работы даже в суровых климатических условиях
Прочный корпус
IPLEX RX и RT прошли испытания на ударную нагрузку, включая воздействие вибрации и падение с высоты 1,2 м.
В соответствии с военными стандартами США эта прочная система выдерживает суровые условия эксплуатации и обеспечивает надежную работу даже в неблагоприятной среде.
Возможность работы в любую погоду
В соответствии с всемирно признанными военными стандартами США (MIL-STD-810F/G и MIL-STD-461F)* и классом защиты IP55 системы IPLEX RX и RT прошли различные жесткие климатические испытания, включая воздействие ливня/пыли, высокой влажности и обледенения под дождем. Кроме того, монитор дневной видимости с антибликовым дисплеем обеспечивает четкое изображение даже при ярком солнечном свете.
*См. справочную стр. 11 на предмет соответствия стандартам MIL-STD
Долговечный зонд
Операторам часто требуется осматривать объекты, расположенные внутри узких каналов с шероховатыми поверхностями или острыми кромками. Зонд IPLEX RX и RT имеет износостойкую конструкцию с сопротивлением смятию и покрыт прочной особо обработанной вольфрамовой оплеткой.
Расширенные функциональные возможности для обеспечения высокой точности эндоскопического контроля и эффективности работы
Стереоизмерения для надежного эндоскопического контроля
Наша технология стереоизмерений позволяет быстро и просто провести измерение дефектов под различными углами. Новая встроенная функция переключения экранов обеспечивает легкое обнаружение дефектов на большом единичном дисплее и быстрое переключение к измерениям.
 | |

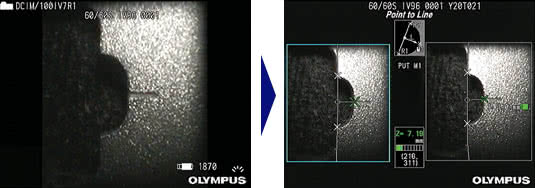

| При осмотре | Режим стереоизмерений (Измерение расстояние до дефекта) |
Программное обеспечение генерации отчетов InHelp
Программное обеспечение InHelp по обработке данных эндоскопического контроля и создания отчетов* упрощает многие особенности удаленного визуального эндоскопического контроля с помощью видеоскопов IPLEX RX и RT. Программное обеспечение в значительной степени улучшает эффективность работы посредством сортировки изображений на видеоскопе IPLEX RX и RT и генерации отчетов на ПК одним нажатием кнопки мыши.
Предусмотрена возможность работы по беспроводной локальной сети*
*Подтверждено с картой Wireless LAN SD Toshiba FlashAir.
Отображение руководства по эксплуатации
IPLEX RX имеет функцию отображения документов в формате PDF. Вместо поочередного просмотра печатных руководств по эндоскопическому контролю и записанных изображений можно одновременно видеть то и другое на мониторе IPLEX RX. Благодаря этой уникальной функции повышаются скорость и производительность эндоскопического контроля.
Фото галерея различных применений
…
PDF – брошюра
Демонстрация стереоскопических измерений
…
Мультимедиа
…
Аксессуары RX/RT
Ионно-литиевый аккумулятор
NC2040NO29
Зарядное устройство
CH5000C (США) /
CH5000X (Европа)
Батарея обеспечивает продолжительную работу устройства
Комплект жестких направляющих
MAJ-1253 (для 6,0 мм зонда)
MAJ-1737 (для 4,0 мм зонда)
Выпускаются комплекты 6,0 мм и 4,0 мм зондов. В каждом комплекте – три жесткие направляющие трубки длиной 250 мм, 340 мм и 450 мм.
Оптические адаптеры
Представлен большой выбор адаптеров для IPLEX RX и RT, что позволяет использовать прибор для решения разнообразного спектра задач практически на любых объектах.
Направляющая трубка под 6,0 мм длинную рабочую часть*
*Сборка на заказ.
(Для зондов длиной 5,0 м или 7,5 м.)
Защищает рабочую часть и помогает плавному ее введению в зону контроля.
Сетевой адаптер
IPLEX RX и RT могут работать от батареи, либо от сети переменного тока через сетевой адаптер.
Характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | |||||||||
| IPLEX lX Модель | IV9420RX | IV9435RX | IV9620RX | IV9635RX | IV9650RX | IV9675RX | |||
| IPLEX RT Модель | IV9420RT | IV9435RT | IV9620RT | IV9635RT | IV9650RT | IV9675RT | |||
| Диаметр рабочей части | φ4,0 мм | φ6,0 мм | |||||||
| Длина рабочей части | 2,0 м | 3,5 м | 2,0 м | 3,5 м | 5,0 м | 7,5 м | |||
| Материал внешней оплетки | Высококачественный вольфрам. | ||||||||
| Жесткость | Постоянная жесткость | Переменная жесткость рабочей части (технология Tapered Flex). | |||||||
| Углы отклонения верх/низ/право/лево | 130° | 130° | 150° | 130° | 120° | 100° | |||
| Приблизительный вес системы (с аккумулятором) | 2,9 кг. | 3,0 кг. | 3,1 кг. | 3,2 кг. | 3.3 кг. | 3.5 кг. | |||
| IPLEX RX | IPLEX RT | ||||||||
| ХАРАКТЕРИСТИКИ РАБОЧЕЙ ЧАСТИ | |||||||||
| Механизм отклонения изгибаемой части зонда. | Усовершенствованная технология артикуляции TrueFeel с электромеханическим сервоусилением, ручное управление | ||||||||
| Датчик температуры | Двухуровневый пороговый индикатор высокой температуры | Нет | |||||||
| Источник света: | Светодиодная подсветка сверхвысокой интенсивности | ||||||||
| Механизм блокировки оптического сменного адаптера | двойная резьба с кольцевым резиновым уплотнением | ||||||||
| РУЧНОЙ БЛОК УПРАВЛЕНИЯ | |||||||||
| Габариты (Ш x Д x В) | 365 x 93 x 192 мм | ||||||||
| Вес: | 1000 г. | ||||||||
| Кнопки быстрого доступа | Кнопки и джойстики ручного блока управления обеспечивают быстрый доступ к следующим функциям прибора: Управление артикуляцией зонда, Регулировки изображения, запись видео/ «захват» экрана, доступ к меню | ||||||||
| СИСТЕМНЫЙ БЛОК | |||||||||
| Габариты (Ш x Д x В) | 227 x 64 x 189 мм Максимальные габариты: 239 x 99 x 215 мм | ||||||||
| LCD монитор | 6,5 дюймовый антибликовый монитор с возможностью работы при прямом солнечном свете. | ||||||||
| Электропитание: | Батарея: 10,8 В номинальное значение, приблиз. 120 минут непрерывной работы Питание от сети: от100В до 240 В, 50/60 Гц (выносной импульсный блок питания) | ||||||||
| Стандарт видеовыхода | VGA | ||||||||
| Выход USB | Стандартный USB 2.0, A – типа. | ||||||||
| ПРОГРАММНОЕ УПРАВЛЕНИЕ | |||||||||
| Операции с изображениями | 5х цифровое увеличение изображения, 10 ступеней регулировки яркости | ||||||||
| Регулировка усиления | Трехступенчатая регулировка коэффициента усиления с уникальной технологий расширенного динамического диапазона (WiDER) | Нет | |||||||
| Регулировка резкости | 4-ступенчатая регулировка резкости | Нет | |||||||
| Регулировка насыщенности | 3-ступенчатая регулировка цветонасыщенности | Нет | |||||||
| Знакогенератор монитора. | Допускается ввод до 30 стандартных символов | ||||||||
| ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ | |||||||||
| Внешние сменные носители информации. | Флеш-память USB, рекомендованная компанией OLYMPUS | ||||||||
| Выводимая знакогенератором дисплея информация: | Заголовок из 30 пользовательских символов, дата, время, системные настройки | ||||||||
| Окно предварительного просмотра отснятых изображений. | Записанная информация может быть просмотрена в виде окна — массива уменьшенных изображений | ||||||||
| Запись статических изображений (фото). | Разрешение — 768 × 576 (пикселей) | ||||||||
| Формат записи — Сжатый JPEG | |||||||||
| Размер одного сохраненного изображения — примерно 300 Кб (Возможность сохранения около 3,400 изображений на 1 Гб памяти) | |||||||||
| Запись видео. | Разрешение — 640 × 480 (пикселей) | ||||||||
| Формат записи — AVI MPEG-4, Материал может быть легко просмотрен при помощи Windows Media Player. | |||||||||
| Размер фрагмента видеозаписи длинной 1 с составляет примерно — Приблиз. 500 Кб (Около 30 минут записи видео на 1 Гб памяти.) | |||||||||
| ФУНКЦИИ СТЕРЕОИЗМЕРЕНИЙ – ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ ДЛЯ IPLEX RX* | |||||||||
| Расстояние | Расстояние между двумя точками в пространстве | ||||||||
| Точка — Линия | Восстановленный в пространстве перпендикуляр от точки до заданной ранее пользователем линии | ||||||||
| Глубина | Восстановленный в пространстве перпендикуляр от точки до заданной ранее пользователем плоскости | ||||||||
| Область/Линии | Измерение площади некоторой области, а также длины контура, образованного несколькими точками. | ||||||||
* В случае IPLEX RT, стереоскопические измерения становятся возможными после модификации до уровня IPLEX RX.
| ДИАПАЗОН УСЛОВИЙ ЭКСПЛУАТАЦИИ | ||
| Диапазон рабочих температур | Рабочая часть | На воздухе: от –25 °C до 100 °C IPLEX RX; от –25 °C до 80 °C IPLEX RT |
| В воде: от +10 °C до +30 °C | ||
| Системный блок, блок управления | На воздухе: от -10 до 40 °C с аккумулятором от 0 до 40 °C а адаптером питания переменного тока | |
| Относительная влажность. | Для всех частей | От 15 % до 90 % |
| Устойчивость к жидким агрессивным средам. | Для всех частей | Допускается контакт с машинным маслом, светлыми нефтепродуктами или 5% соляным раствором. |
| Водонепроницаемость | Рабочая часть (зонд) | Полностью герметична. Выдерживает гидростатическое давление: IV94 серия — Эквивалент высоты столба воды до 3,5 м IV96 серия — Эквивалент высоты столба воды до 7,5 м |
| Системный блок, блок управления | Прибор работоспособен под дождем и снегом, даже при сильном ветре (при этом батарейный отсек должен быть закрыт, а питание осуществляться только от аккумулятора). Неработоспособен под водой. | |
| СТОЙКОСТЬ К УСЛОВИЯМ ЭКСПЛУАТАЦИИ. | ||
| Допустимые условия эксплуатации для данного прибора соответствуют стандартам министерства обороны США MIL-STD-810F/G и MIL-STD-461F. Гарантия отсутствия дефектов не предоставляется ни при каких условиях. За подробными сведениями обращайтесь к торговому представителю Olympus. | ||
| Метод испытания. | Соответствие стандарту. | |
| Вибрация: | MIL-STD-810G, Метод 514.6, Процедура I (Общий вибрационный тест) | |
| Удар: | MIL-STD-810G, Метод 516.6, Процедура IV (Тест на падение с высоты) | |
| Водонепроницаемость: | MIL-STD-810G, Метод 506.5, Процедура I (Дождь с ветром) | |
| Влажность: | MIL-STD-810G, Метод 507.5 | |
| Соляной туман: | MIL-STD-810G, Метод 509.5 | |
| Песок и пыль: | MIL-STD-810G, Метод 510.5, Процедура I (Частицы пыли с ветром) | |
| Обледенение: | MIL-STD-810G, Метод 521.3 | |
| Электромагнитные помехи*1 | MIL-STD-461F, RS103, (Тест на электромагнитную восприимчивость неэкранированных частей прибора) | |
| Взрывоопасная атмосфера: | MIL-STD-810G, Метод 511.5, Процедура I (Работа во взрывоопасной атмосфере) | |
*1 Исключение IV9650RX, IV9650RT, IV9675RX и IV9675RT серии.
| Оптические характеристики сменных адаптеров (объективов). | ||||||||||
| ОСНОВНЫЕ МОДЕЛИ ОПТИЧЕСКИХ АДАПТЕРОВ. | ||||||||||
| ОПТИЧЕСКИЕ АДАПТЕРЫ (ОБЪЕКТИВЫ) С НАРУЖНЫМ ДИАМЕТРОМ 6,0 ММ | ||||||||||
| AT40D- | AT80D/ | AT80D/ | AT120D/ | AT120D/ | AT80S- | AT120S/ | AT120S/ FF-IV96 | |||
| Опти-ческие харак-тери-стики | Угол поля, ° | 40º | 80º | 120º | 80º | 120º | ||||
| Направление обзора. | прямое | боковое | ||||||||
| Глубина резкости, мм*1 | От 200 до ∞ мм | От 9 до ∞ мм | От 35 до ∞ мм | От 2 до 200 мм | От 19 до ∞ мм | От 15 до ∞ мм | От 1 до 25 мм | От 3 до ∞ мм | ||
| Дис-Тальный конец | Наружныйдиаметр, мм*2 | φ6,0 mm | ||||||||
| Длина , мм*3 | 18,4 мм | 18,9 мм | 18,8 мм | 18,9 мм | 18,8 мм | 24,2 мм | ||||
| ОПТИЧЕСКИЕ АДАПТЕРЫ С НАРУЖНЫМ ДИАМЕТРОМ 4,0 ММ. | ДИАМЕТРОМ 4,0 ММ И 6,0 ММ. | |||||||||
| AT80D/FF-IV94 | AT120D/ | AT120D/ | AT100S/ | AT100S/ | AT50D/ | AT50S/ | AT60D/ | AT60S/ | ||
| Опти-ческие харак-тери-стики | Угол поля, ° | 80º | 120º | 100º | 50º/50º | 60º/60º | ||||
| Направление обзора. | прямое | боковое | прямое/ | боковое/ | прямое/ | боковое/ | ||||
| Глубина резкости, мм*1 | От 35 до ∞ мм | От 2 до 200 мм | От 17 до ∞ мм | От 2 до 15 мм | От 8 до ∞ мм | От 5 до ∞ мм | От 4 до ∞ мм | От 5 до ∞ мм | От 4 до ∞ мм | |
| Дис-Тальный конец | Наружныйдиаметр, мм*2 | φ4,0 мм | φ4,0 мм | φ6,0 мм | ||||||
| Длина , мм*3 | 19,0 мм | 21,7 мм | 24.3 мм | 28.4 мм | 24.9 мм | 31.3 мм | ||||
*1. Показывает диапазон расстояний от объектива, в котором предметы наблюдаются четко.
*2. Рабочая часть с установленным адаптером может быть проведена через отверстие диаметром φ(4,0 и 6,0) мм.
*3. Соответствует длине жесткого участка рабочей части в районе дистального конца.
