Микротвердомеры (КНР)
Микротвердомеры Mikrosize (КНР) предназначены для измерений твердости металлов и сплавов по методам Виккерса и Кнупа и используются в лабораторных металлографических исследованиях.
Преимуществом микротвердомеров Mikrosize (КНР) является доступная цена, при обеспечении надлежащего качества и точности измерений, масштабируемость решений от простых ручных приборов до автоматизированных программно-аппаратных комплексов для измерения твердости, а также одно из самых лучших программных обеспечений, производимых в КНР.

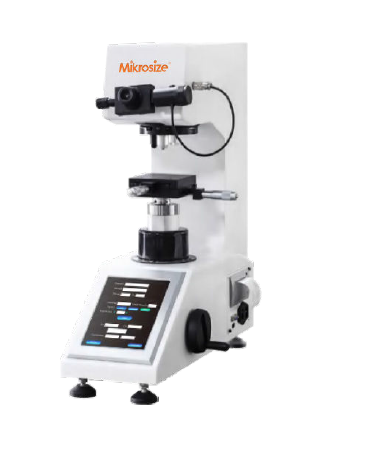

Микротвердомер Mikrosize (КНР) имеет проверенную классическую конструкцию и состоит из литого корпуса, механизма электронного нагружения, оптической системы, предметного столика и блока управления на базе встроенного микропроцессора или внешнего ПК с операционной системой Windows (опция). Все модели микротвердомеров Mikrosize поставляются с поворотной турелью, которая свободно комплектуется инденторами и объективами, включая соответствующие адаптеры.
Блок управления микротвердомера Mikrosize с помощью полностью русифицированного uVision-F обеспечивает выполнение следующих функций: ввод информации, в том числе задание исходных параметров измерительного цикла, запуск процедуры измерения твердости, автоматическое вычисление величины твёрдости, на основе полученных данных с цифрового окуляра, вывод результатов измерений на графический интерфейс, управление турелью и блоком нагружения.
Опционально, возможно интегрировать внешнее программное обеспечение uVision-V и цифровую камеру с микротвердомерами производства Mikrosize, модернизировав твердомер до компьютеризированной видео-измерительной системы для определения твердости материала по Виккерсу и Кнупу. Данное программное обеспечение обладает функциями базы данных, которая отображает, хранит и экспортирует результаты измерений и фотографию каждого отпечатка, имеются функции статистической обработки данных и создания отчетов в различных форматах, построение гистограмм и графиков.
Программное обеспечение русифицировано. Свидетельство об утверждении типа средств измерений №97876-26.
Обзор технических характеристик моделей VickyMet-1ECO.
| Модель | VickyMet-1ECO | |
| Испытательные нагрузки | гс | 10г, 25г, 50г, 100г, 200г, 300г, 500г, 1000г |
| Н | 0,098 Н, 0,246 Н, 0,49 Н, 0,98 Н, 1,96 Н, 2,94 Н, 4,90 Н, 9,80 Н | |
| Диапазон испытаний | 8HV~2900HV | |
| Тестовый режим | HV/HK | |
| Цикл нагружения | Автоматический (нагрузка/выдержка/снятие нагрузки) | |
| Турель | Автоматическая или ручная | |
| Перевод в другие шкалы | HRA, HRB, HRC, HRD, HRF, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HV, HK, HBW | |
| Вывод данных | Интерфейс RS232 | |
| Отображение твердости | 8”, ЖК-дисплей, данные могут быть сохранены | |
| Окуляр | 10× цифровой измерительный окуляр | |
| Объективы | 10× (Наблюдение), 40× (Измерение), доступны для заказа и другие объективы и конфигурации турели | |
| Общее увеличение | 100×, 400× | |
| Время выдержки | 1~60с | |
| Подсветка | Светодиодная | |
| XY ручной координатный столик | Размер: 100×100мм; Ход: 25×25 мм; Разрешение: 0,01 мм | |
| Максимальная высота образца | 100 мм | |
| Глубина горловины | 130 мм | |
| Источник питания | 220 В переменного тока, 50 Гц | |
| Соответствие стандартам | GB/T4340, ASTM E384 & E92, EN-ISO 6507, JIS B-7734, ГОСТ Р ИСО 6507-1-2007 | |
| Габариты | 540×260×650 мм | |
| Масса | Вес нетто: 50 кг | |
- Измерения твердости по Виккерсу и Кнупу HV и HK.
- 8-дюймовый сенсорный экран, меню и цифровой окуляр со встроенным энкодером. При нажатии кнопки энкодера автоматически рассчитывается диагональная длина отпечатка D1, D2 и значение твердости.
- Оптическая направляющая обеспечивает точность наведения.
- Высокоточный червячный редуктор с высоким передаточным отношением обеспечивает более точную передачу усилия и стабильный непрерывный подъем.
- Оснащен двойным оптическим путем: один для окулярной системы, другой для опциональной цифровой камеры, оба пути могут работать одновременно.
- Светодиодная подсветка обеспечивает длительный срок службы и не требует замены лампочек. Яркость источника света регулируется плавно.
- Параметры настройки теста защищены паролем, калибровка возможна в соответствии со стандартной мерой твердости или с помощью объект-микрометра для более точного определения значения твердости.
- Окулярная конструкция с цифровым энкодером передает значения длин диагоналей в прибор, а сенсорный экран напрямую отображает значение твердости и значения D1 и D2.
- Усовершенствованный прибор с поддержкой объективов 5x/10x/20x/40x для измерений, подходит для тестирования материалов с широким диапазоном твердости от самых мягких до очень твердых.
- Функция преобразования твердости: из HV можно преобразовать в HRA,
- HRB, HRC, HBW и т. д.
- Может быть оснащен встроенной камерой (опционально) для повышения четкости изображения.
- Интерфейс RS-232 для подключения к компьютеру для вывода данных, результаты тестирования могут быть сохранены на USB-накопителе в формате EXCEL (опционально). Встроенный мини-принтер для печати данных тестирования.
- Интеллектуальный защитный кожух для микроиндентора Виккерса, предотвращающий его повреждение при контакте с образцом или другими частями.
- Функция определения OK/не ОК.
- Реализована 5-позиционная турель для измерения твердости с 1 микроиндентором Виккерса и 4 объективами.
- Автоматический выбор нагрузки с помощью сенсорного экрана вместо переключения с помощью механической ручки.
