Микротвердомеры, твердомеры Виккерса

Микротвердомеры Qness Q10/Q30/Q60 предназначены для измерений твердости металлов и сплавов по методам Виккерса и Кнупа и используются в лабораторных металлографических исследованиях.

Преимуществом микротвердомеров Виккерса производства компании Qness является широкий диапазон нагрузок от микро- до макро- (0,25 гс – 62,5 кгс/0,00245-613,1 Н), поддерживаемых одним прибором, при этом используется современная электронная система нагружения (нагрузочная ячейка) во всем диапазоне нагрузок, что обеспечивает непревзойденную точность измерений.

Микротвердомер Qness состоит из станины, блока нагружения, предметного столика и блока управления на базе встроенного или внешнего ПК с операционной системой Windows. Все модели микротвердомеров Qness поставляются с поворотной моторизованной 6-позиционной турелью, которая свободно комплектуется инденторами и объективами, включая соответствующие адаптеры.

Блок управления микротвердомера с помощью полностью русифицированного ПО Qpix обеспечивает выполнение следующих функций: ввод информации, в том числе задание исходных параметров измерительного цикла, запуск процедуры измерения твердости, автоматическое вычисление величины твёрдости на основе средней длины диагоналей отпечатка, вывод результатов измерений на графический интерфейс, управление турелью, блоком нагружения и моторизованным столом.

Кроме того, программное обеспечение обладает функциями базы данных, которая отображает, хранит и экспортирует результаты измерений и фотографию каждого отпечатка, имеются функции статистической обработки данных и создания отчетов в различных форматах, построение гистограмм и графиков.

Еще одним преимуществом микротвердомеров Qness является наличие продвинутых программных функций, таких, как автоматическое измерение толщины азотированного слоя и слоя цементации, поворотный индентор IPC (патент Qness), сканер штрих-кода, сканирование контура образца, распознавание края образца, функция шаблона для повторяющихся образцов.

Программное обеспечение русифицировано, Свидетельство об утверждении типа средств измерений №51633-12.

Обзор микротвердомеров Qness Q10/Q30/Q60:

 Q10M/Q30M/Q60M Q10A, Q10A+/Q30A, Q30A+/Q60A, Q60A+
 Q10M  Q10A  Q10A+  Q30M  Q30A  Q30A+  Q60M  Q60A  Q60A+
Диапазон тестовой нагрузки:

50 г- 10 кг  (0,049 — 98,1 Н)
0,25 г -10 кг (0,00245 — 98,1 Н)

100 г- 30 кг (0,98 — 294,3 Н)
0,25 г -30 кг (0,00245 — 294,3 Н)

200 г- 62,5 кг(1,96 — 613,1 Н)
0,25 г -62,5 кг (0,00245 — 613,1 Н)

Турель

6-позиционная моторизованная

Программное обеспечение  Qpix T2  Qpix Control2  Qpix T2  Qpix Control2  Qpix T2  Qpix Control2
Камера наблюдения образца

Да

Да

Да

Предметный столик / XY-стол

Ø100 мм

моторизованный

Ø100 мм

моторизованный

Ø100 мм

моторизованный

Перемещение по осям X/Y/Z

Z145 мм

X 150 / Y 150 / Z145 мм

Z145 мм

X 150 / Y 150 / Z145 мм

Z145 мм

X 150 / Y 150 / Z145 мм

Масса основного прибора

52 кг

58 кг

52 кг

58 кг

52 кг

58 кг

Максимальная масса заготовки

50 кг

Ниже приведены отличительные особенности стандартных моделей микротвердомеров компании Qness:

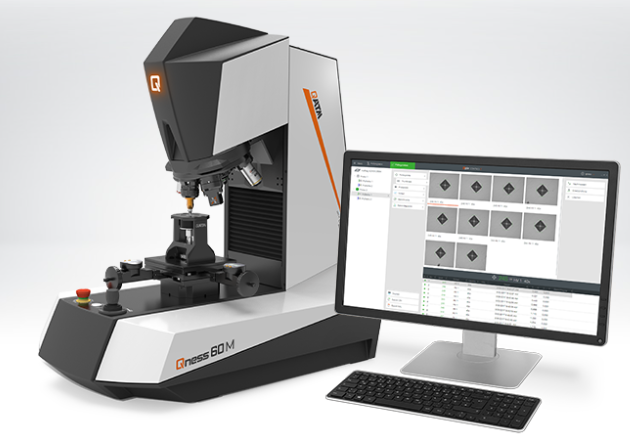

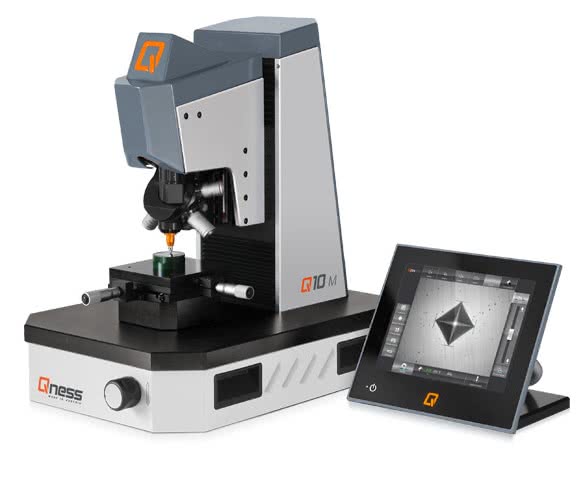

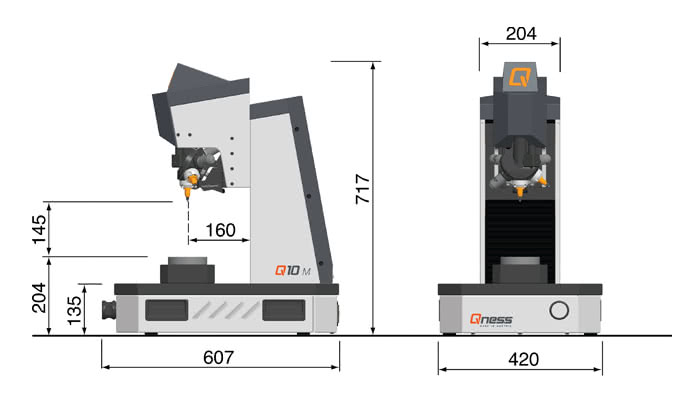

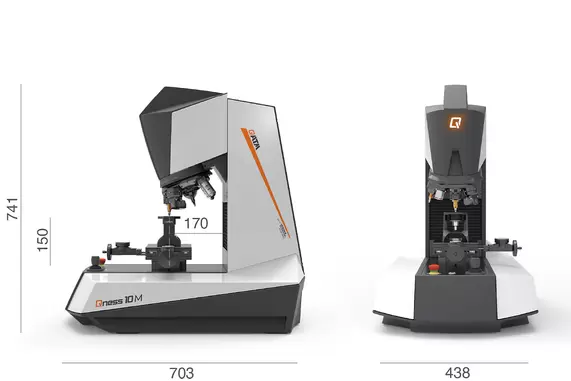

Q10M/Q30M/Q60M

Автоматические микротвердомеры Виккерса и Кнупа с ручным столом

  • Технология с использованием электронной нагрузочной ячейки во всем диапазоне нагрузок:
  • Q10M: 0,00025; 0,0005; 0,001; 0,002; 0,005; 0,01; 0,02; 0,025; 0,05; 0,1; 0,2; 0,3; 0,5; 1; 2; 3; 5; 10 кгс.
  • Q30M: 0,00025; 0,0005; 0,001; 0,002; 0,005; 0,01; 0,02; 0,025; 0,05; 0,1; 0,2; 0,3; 0,5; 1; 2; 3; 5; 10; 20; 30 кгс.
  • Q60M: 0,00025; 0,0005; 0,001; 0,002; 0,005; 0,01; 0,02; 0,025; 0,05; 0,1; 0,2; 0,3; 0,5; 1; 2; 3; 5; 10; 20; 30; 50; 62,5 кгс.
  • Удобный, понятный и дружелюбный пользовательский интерфейс и 12” сенсорный дисплей обеспечивают комфортную работу с высокой производительностью.
  • Новинка! 18 Мп камера для измерения отпечатка.
  • Автоматическая смена объективов и инденторов с помощью моторизованной 6-позиционной турели.
  • Высокоскоростное моторизованное динамически регулируемое перемещение по оси Z (патент Qness).
  • Ручной стол с аналоговыми микрометрическими винтами.
  • Опция ручного координатного стола с цифровыми микрометрическими винтами (шаг 1 мкм), обеспечивающими контроль позиции стола и передачу координат в управляющее программное обеспечение Qness.
  • Автофокус, автоматизированный и ручной анализ отпечатка.
  • Пересчет результатов измерений в другие шкалы твердости.
  • Опция – управление с внешнего персонального компьютера, ПО QpixControl2 M.

Скачать брошюру Q10/30/60

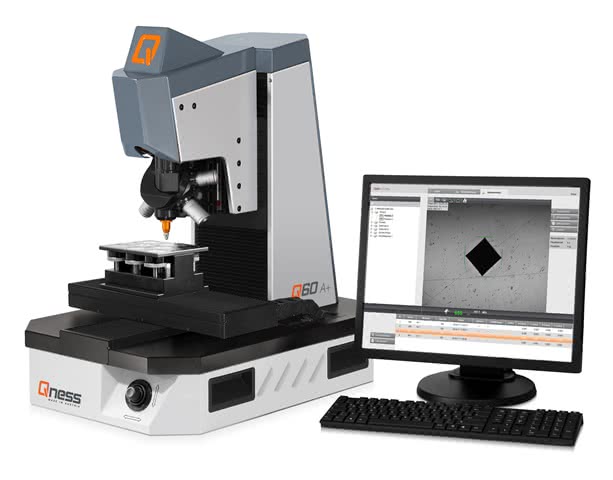

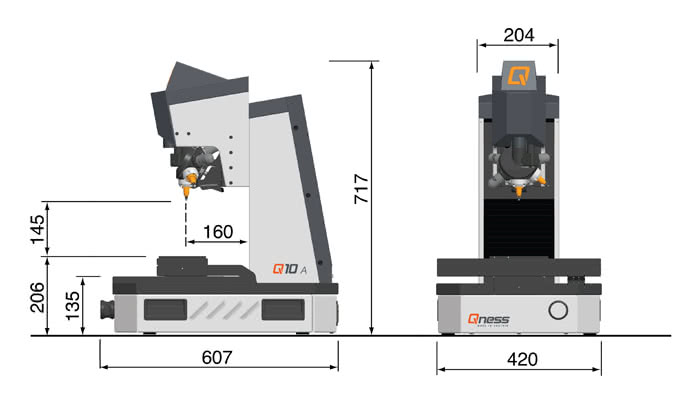

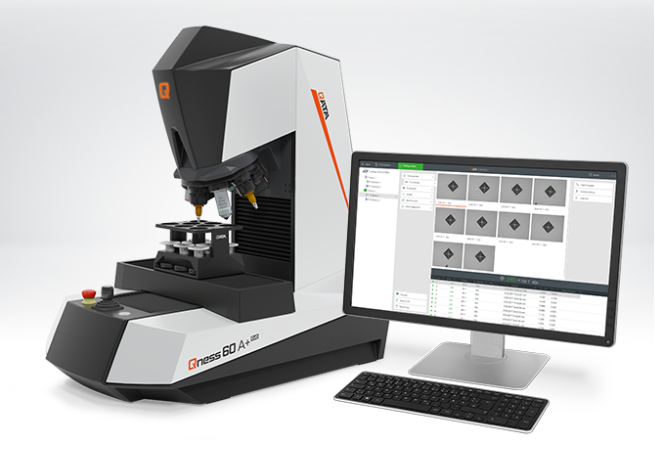

Q10A/Q10A+ /Q30A /Q30A+/Q60A/Q60A+

Автоматические микротвердомеры Виккерса и Кнупа с моторизованным координатным столом

  • Технология с использованием электронной нагрузочной ячейки во всем диапазоне нагрузок:
  • Q10A/A+: 0,00025; 0,0005; 0,001; 0,002; 0,005; 0,01; 0,02; 0,025; 0,05; 0,1; 0,2; 0,3; 0,5; 1; 2; 3; 5; 10 кгс.
  • Q30A/A+: 0,00025; 0,0005; 0,001; 0,002; 0,005; 0,01; 0,02; 0,025; 0,05; 0,1; 0,2; 0,3; 0,5; 1; 2; 3; 5; 10; 20; 30 кгс.
  • Q60A/A+: 0,00025; 0,0005; 0,001; 0,002; 0,005; 0,01; 0,02; 0,025; 0,05; 0,1; 0,2; 0,3; 0,5; 1; 2; 3; 5; 10; 20; 30; 50; 62,5 кгс.
  • Удобный, понятный и дружелюбный пользовательский интерфейс и сенсорный дисплей обеспечивают комфортную работу с высокой производительностью.
  • Новинка! 18 Мп камера для измерения отпечатка и цветная 18Мп обзорная камера (для моделей А+).
  • Автоматическая смена объективов и инденторов с помощью моторизованной 6-позиционной турели.
  • Высокоскоростное моторизованное динамически регулируемое перемещение по оси Z (патент Qness).
  • Моторизованный стол с высокой точностью позиционирования координатного стола (±0,001 мм с помощью стеклянной шкалы Heidenhain).
  • Автофокус, автоматизированный и ручной анализ отпечатка.
  • Поворотный индентор IPC: впервые для методик измерения твердости по Кнупу реализована возможность полностью автоматической подстройки индентора параллельно к контуру во время цикла испытания (патент Qness).
  • Сканирование контура образца, распознавание края образца, функция шаблона для повторяющихся образцов.
  • Пересчет результатов измерений в другие шкалы твердости.

Скачать брошюру Q10/30/60
