Твердомеры Роквелла

Твердомеры Qness Q150 предназначены для измерений твердости металлов и сплавов по всем шкалам Роквелла и Супер-Роквелла от 1 кг до 250 кг.

Твердомер Qness для методов Роквелла и Супер-Роквелла Q150 состоит из станины, блока нагружения, предметного столика и блока управления на базе встроенного или внешнего ПК (зависит от модели).

Блок управления твердомера Роквелла с помощью полностью русифицированного ПО Qpix обеспечивает выполнение следующих функций: ввод информации, в том числе задание исходных параметров измерительного цикла, запуск процедуры измерения твердости, автоматическое вычисление величины твёрдости на основе глубины внедрения индентора, вывод результатов измерений на графический интерфейс, управление блоком нагружения и моторизованным столом.

Кроме того, программное обеспечение обладает функциями базы данных, которая отображает, хранит и экспортирует результаты измерений для каждого отпечатка, имеются функции статистической обработки данных и создания отчетов в различных форматах, построение гистограмм и графиков.

Уникальным преимуществом твердомеров Роквелла Q150 является возможность модернизации приборов до универсальных твердомеров с полноценной поддержкой всех стандартных измерений по Роквеллу, Бринеллю, Виккерсу и Кнупу.

Программное обеспечение русифицировано, свидетельство об утверждении типа средств измерений №57707-14.

Обзор твердомеров Роквелла Q150:

 Q150RТвердомеры Роквелла  Q150A, Q150A+Твердомеры Роквелла

 Q150R

 Q150A

 Q150A+

Диапазон испытательных нагрузок

1-250 кг(9,81 – 2450 Н)

Тестовая высота/Глубина

260 мм/180 мм

187 мм/180 мм

Тестовая высота с опцией увеличения высоты

450 мм

377 мм

Регулировка высоты

макс. скорость – 6 мм/с

макс. скорость – 6 мм/с

Программное обеспечение
Встроенная оптическая система

(опция)

Изображение образца с камеры

Да

Предметный столик

250х260 мм

Моторизованный 170х250 мм

Ход перемещения X/Y/Z

X 260 / Y166 мм

Масса прибора в базовой комплектации c увеличенной высотой

95 кг

112 кг

120 кг

137 кг

Макс. масса образца

100 кг

50 кг

Ниже приведены отличительные особенности стандартных моделей твердомеров Роквелла компании Qness:

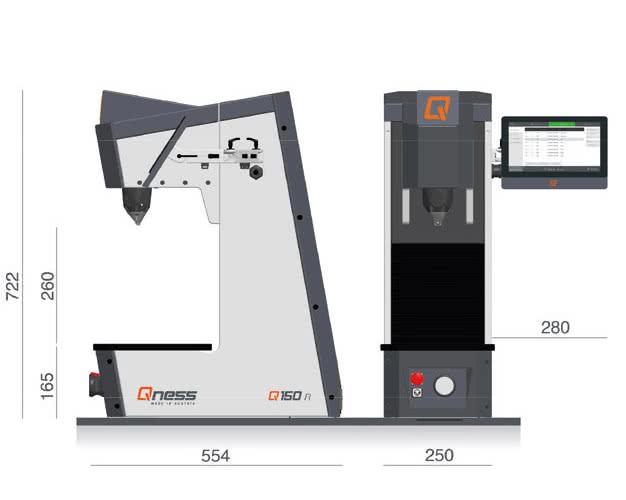

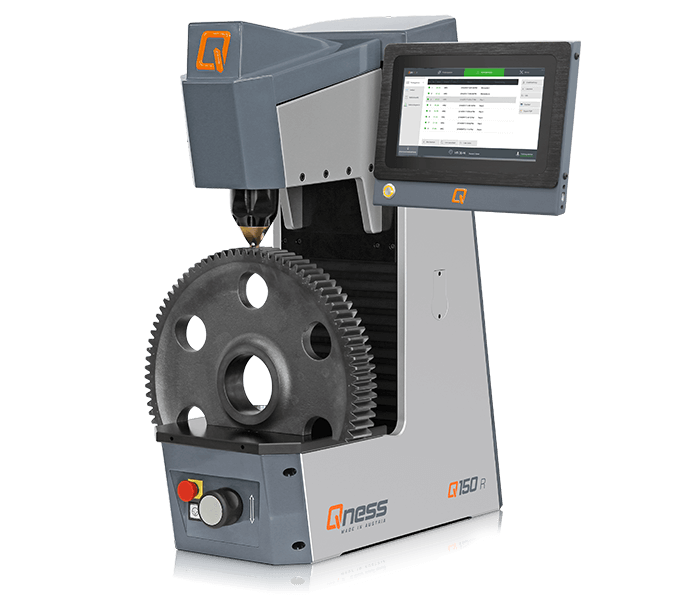

Q150R

Твердомеры РоквеллаАвтоматические твердомеры Роквелла/Супер-Роквелла

  • Нагрузки 1 — 250 кгс.
  • Тестовая высота 260 мм (максимальная стандартная высота образца).
  • Опция расширения тестовой высоты до 450 мм, возможно увеличение тестовой высоты под размеры заказчика.
  • Методы теста – Роквелл и Супер-Роквелл, все шкалы.
  • Сенсорное управление.
  • Опция: LED подсветка рабочей зоны.
  • Автоматическое измерение твердости.
  • Регулировка тестовой высоты за счет моторизованного перемещения блока нагружения по оси Z (патент), позволяет удобно работать на большом столе с тяжелыми и крупногабаритными образцами.
  • Возможность модернизации приборов в будущем для полноценной поддержки стандартных измерений по методам Бринелля и Виккерса путем установки соответствующей оптической системы и инденторов (уникальная функция).

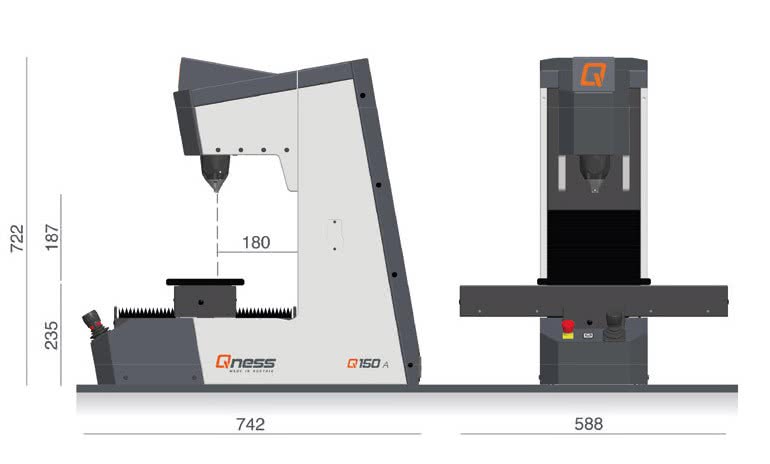

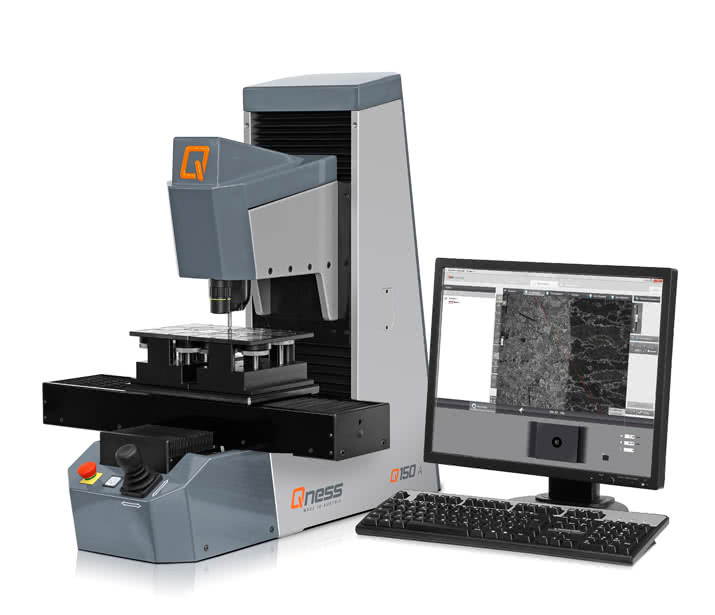

Q150A/ Q150A+

Автоматические твердомеры Роквелла/Супер-Роквелла с моторизованным столом

  • Нагрузки 1 — 250 кгс.
  • Тестовая высота 187 мм (максимальная стандартная высота образца).
  • Опция расширения тестовой высоты до 377 мм, возможно увеличение тестовой высоты под размеры заказчика.
  • Интегрированная оптическая система с камерой высокого разрешения, LD объективы и автоматическая настройка яркости.
  • Методы теста – Роквелл и Супер-Роквелл, все шкалы.
  • Полностью автоматическое высокоточное (+ / -0.002 мм) управление положением по осям XY с помощью стеклянных шкал Heidenhain.
  • Динамический 3D-джойстик для управления моторизованным XY-столом и блоком нагружения по оси Z (патент).
  • Регулировка тестовой высоты за счет моторизованного перемещения блока нагружения позволяет удобно работать на большом столе с тяжелыми и крупногабаритными образцами.
  • Обзорная камера (для версии А+) и опция второго монитора для удобной работы с держателями образцов.
  • Управление с внешнего ПК.
  • Расширенные программные функции: сканирование контура образца, автоматическое обнаружение края образца, работа с различными держателями нескольких образцов.
