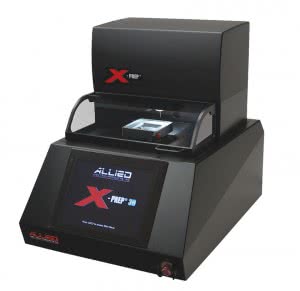

Прецизионная фрезерно-шлифовально-полировальная система с ЧПУ X-Prep

Прецизионный фрезерный-шлифовально-полировальный станок X-Prep                                 Ультраутонение кремния до толщины менее 3 мкм

X-Prep® является специализированным 5-осевым станком с  ЧПУ для выполнения операций   фрезерования / шлифования / полирования и  предназначен для подготовки образцов микроэлектроники к анализу электрических и физических причин отказов и других приложений, требующих подготовки поверхности образцов высокой точности или сложной геометрической формы.

Основные особенности:

  • Управление системой осуществляется с помощью жидкокристаллического экрана с Touch-Screen или от компьютера со специализированным ПО 3D Software Modul
  • Пошаговое интуитивно понятное программирование станка, с помощью «мастера»
  • Цветная видеокамера высокой четкости (720p) выводит на ЖК экран увеличеное изображение высокой четкости, помогая оператору определить координаты X/Y обработки и границы поля
  • Автоматическое выравнивание поверхности образца параллельно плоскости рабочего инструмента
  • Большое разнообразие зажимов и аксессуаров позволяет обрабатывать образцы различных типов, форм и размеров
  • настольный дизайн

Основные назначения:

  • Обработка устройств на уровне корпуса и кристалла
  • Локализация электрических неисправностей
  • Выявление физических дефектов
  • Декапсуляция образцов
  • Подготовка поверхности образцов и готовых изделий высокой точности или сложной геометрической формы
  • Высокоточная обработка образцов и готовых изделий



Технические характеристики:

  • Легкий в использовании,
  • программирование рабочего процесса на основе мастера: можно задать  X / Y / Z позицию фрезерования; скорость  фрезерования  по осям X / Y ;  усилие по оси Z; приращение по оси  Z; профиль фрезерования и траекторию движения инструмента; настраиваемый процент перекрытия траекторий движения инструмента и многое другое
  • Три режима управления: Позиция (Фрезерование / Абразивная обработка); Позиция и Усилие (Шлифовка / Полировка); Плавающее усилие (Полировка)
  • Дополнительный модуль ПО  3D Software Modul добавляет функциональность и возможности, которая включает в себя: автоматическое 3D отображение / профилирование; выпуклые и вогнутые профили обработки (депроцессинг) и  макросы Excel® для задания профиля визуализации / профиля обработки
  • Не требует от оператора знания программирования и G-кодирования
  • Двухосевое моторизованное регулирование угла наклона,  в автоматическом (по трем точкам) режиме, разрешение 0,5 мкм
  • Навигация в режиме «реального времени» для определения координат X / Y области обработки
  • Рабочий ход столика в осях X / Y 100 х 100 мм
  • Позиционирование по осям X / Y с обратной связью, разрешение 1 мкм
  • Позиционирование по оси Z  с обратной связью, разрешение 0,1 мкм, точность 1 мкм
  • Управление усилия по оси  Z с обратной связью, диапазон от 0,5 до 10 Н
  • 12 «цветной ЖК-дисплей, сенсорный экран, интуитивно понятный  графический пользовательский интерфейс
  • Универсальный цанговый зажим для инструмента с хвостовиком  диаметром 3 мм х 38 мм длиной ( диаметр рабочей части инструмента для шлифование / полирование 0,25 мм — 12 мм )
  • Габаритные размеры: 533 х 686 х 622 мм
  • Вес:  84 кг. (185 фунтов)

Скачать брошюру



Рабочие инструменты, расходные материалы и вспомогательные принадлежности:

  • Карбидные концевые фрезы 2-зубые и 4-зубые, для грубого фрезерования и удаления большого объема материала. Параметры фрез оптимизированы для обработки сталей, мягких цветных металлов (меди и алюминия) и стеклоэпоксидных подложек и волокнистых композитов
  • Рабочие инструменты с алмазным покрытием для грубой и средней шлифовки
  • Рабочие инструменты с алмазами на металлической связке для тонкой шлифовки и утонения
  • Алмазные шлифовальные диски различной зернистости, как альтернатива алмазным фрезам, предназначены для обработки относительно больших площадей
  • Полировальные диски для тонкой полировки и получения зеркальной поверхности
  • Алмазные пасты различной зернистости
  • Лубрикант
  • Оснастка и вспомогательные приспособления

Подробная информация по продукции и артикулы для заказа  — Рабочие инструменты, расходные материалы и вспомогательные принадлежности для станка X-Prep Allied
